двухслойный станок для производства C8/C10/C21/C25
Двухьярусное оборудование для производства профнастила

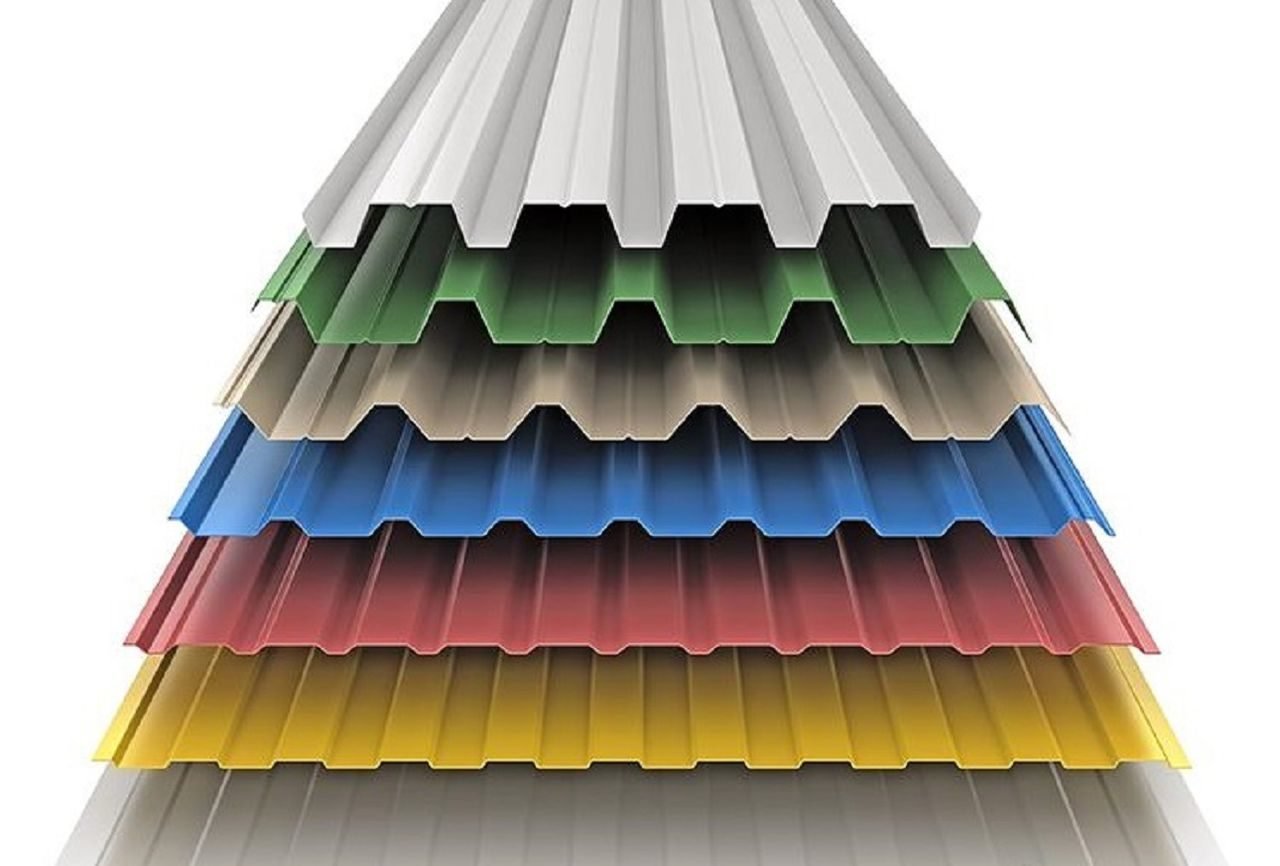

Двухьярусное оборудование для производства профнастила в основном производит стальную крышу / стеновой лист. Конечная продукция состоит из трех типов: гофрированного листа, профнастила и металлочерепицы. Как мы знаем, стальной кровельный / стеновой лист широко используется в крупнопролетном заводском строительстве, складских помещениях и т. д. офисные здания, виллы, крыша, холодильная камера, комната очистки воздуха, магазины, киоски и временное жилье.

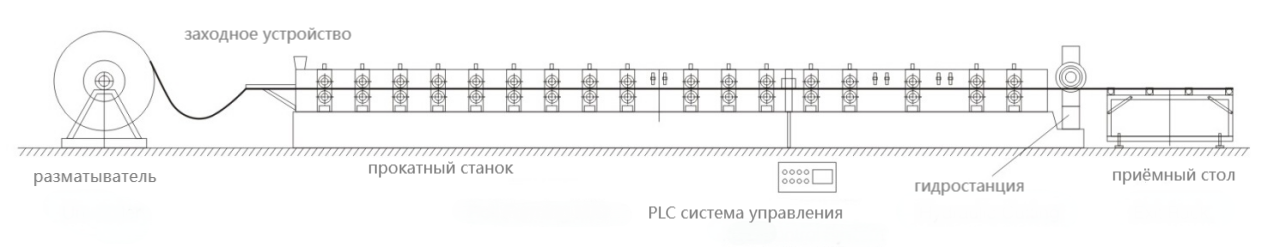

Технологическая схема производства
Состав машины

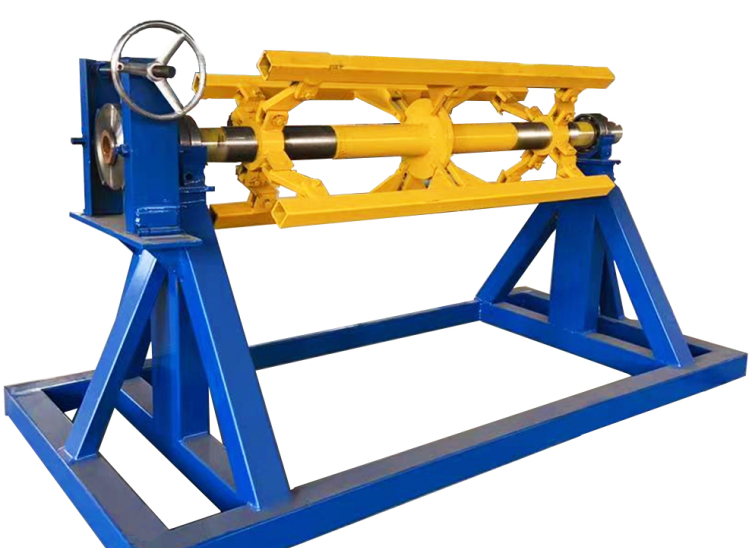

1 разматыватель
| тип работы | ручной |
| грузоподъёмность | 5 тонн |
| внутренний диаметр | 450-550 мм |
| наружный диаметр рулона | 1500 мм |
| ширина рулона | 1200 мм (как на чертеже профиля клиента) |

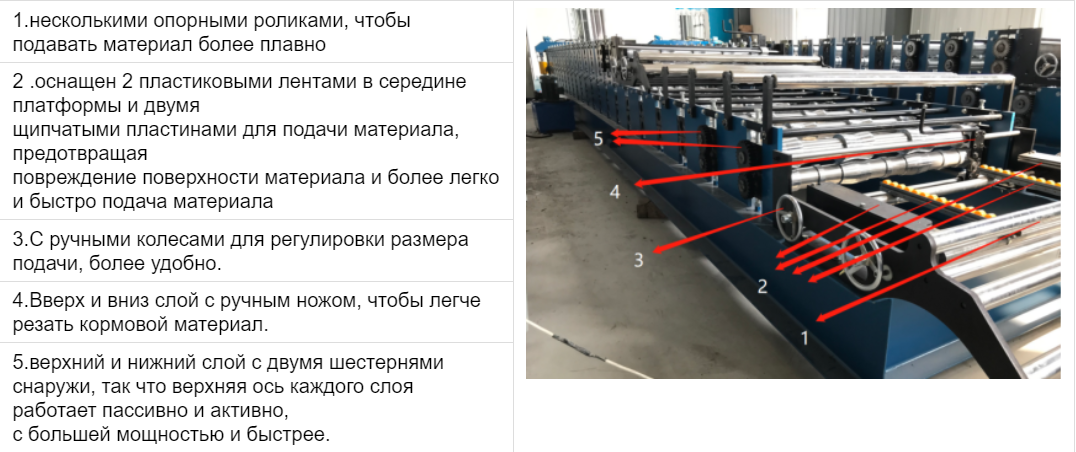

2 заходное устройство

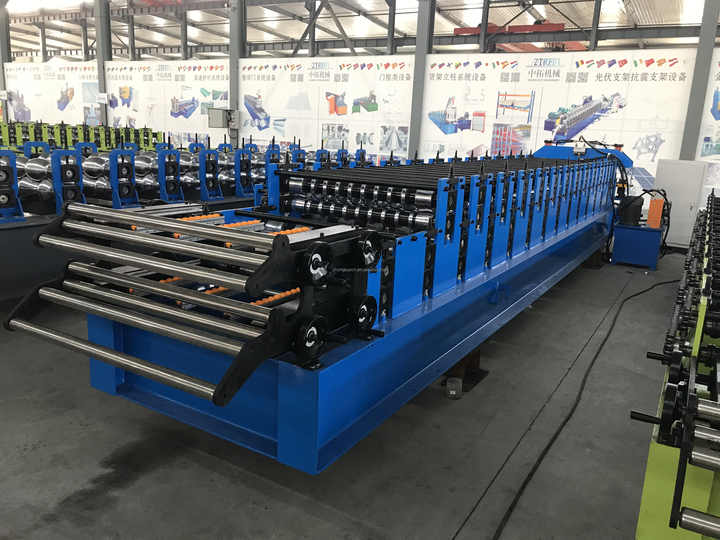

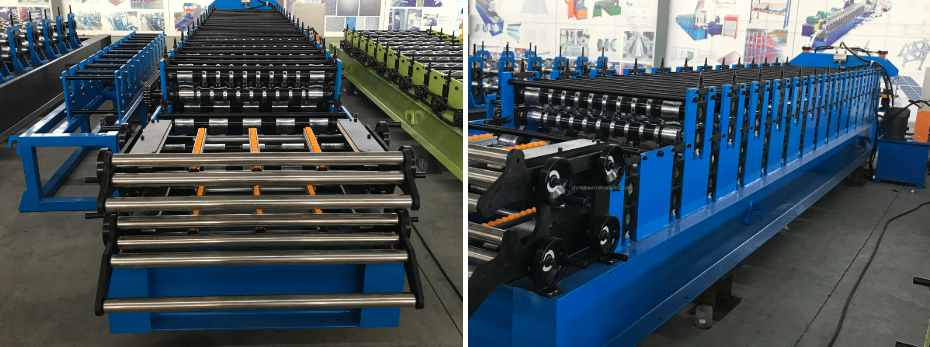

3 прокатный станок
| Количество клетей | 18+19 штук |
| Диаметр вала | 80 мм |
| Материал роликов | сталь толщиной 45 мм, хромированная и закаленная |
| Привод | шестерня и цепи |

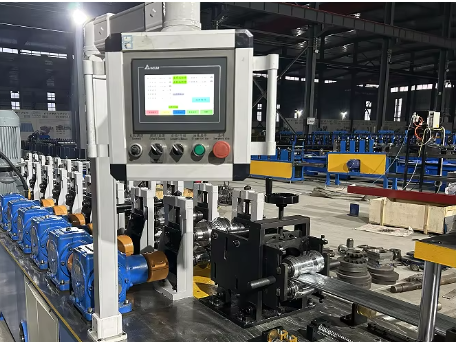

4 ПЛК система управления
| 1 Автоматическое производство всей машины. |
| 2 Можно задать партию, длину, количество и т.д. |
3 сенсорный экран язык экрана : русский (предоставляется индивидуально) |

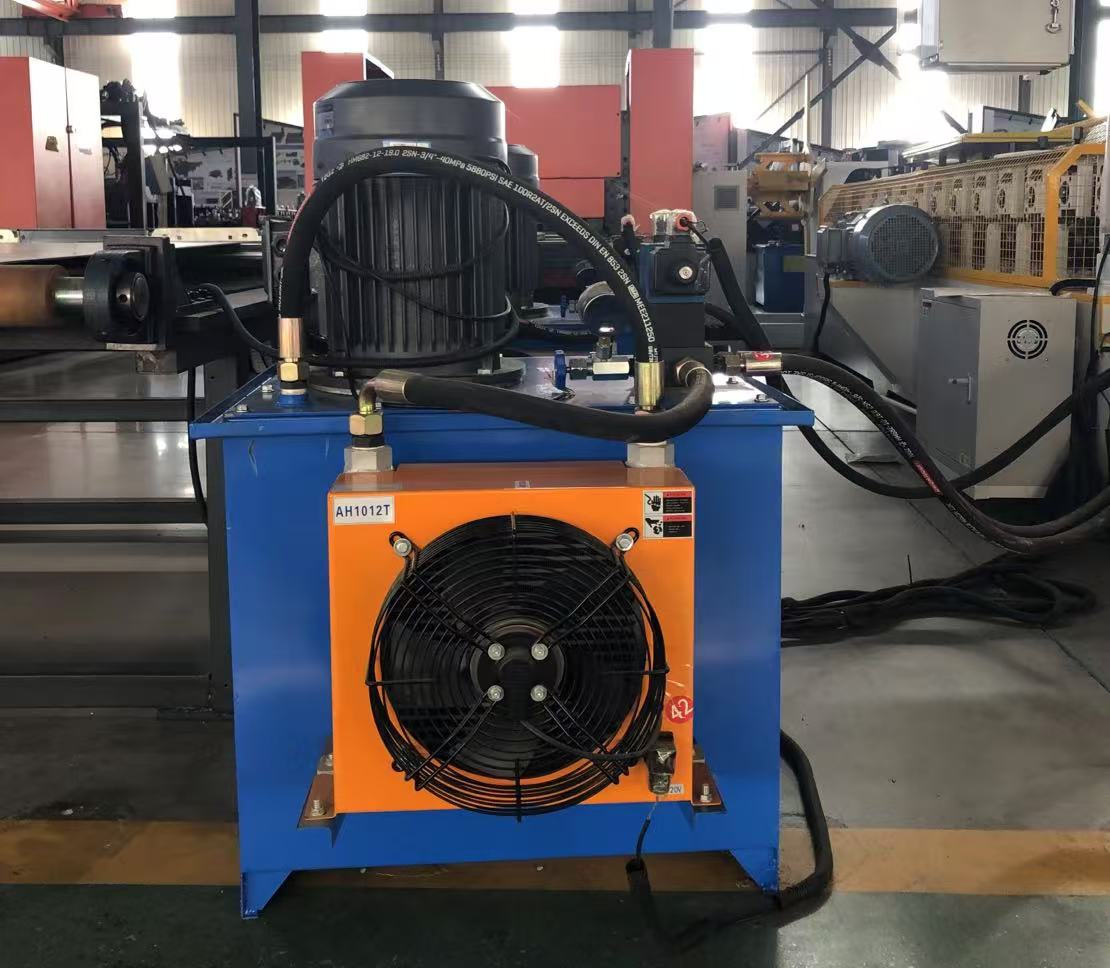

5 Гидростанция
| тип работы | с системой воздушного охлаждения для продления срока службы. |
| Способ привода | по цилиндру типа столба |
| мощность | гидродвигателя 4,5 кВт; материал: GB-Cr12 |
допуск к длине резки | ± 1 мм/3 м Характеристика резки: стабильные и безопасные условия работы |
Подключение масляной трубы и проводов | все провода будут отмечены цифрами или буквами, поэтому очень легко подключить |

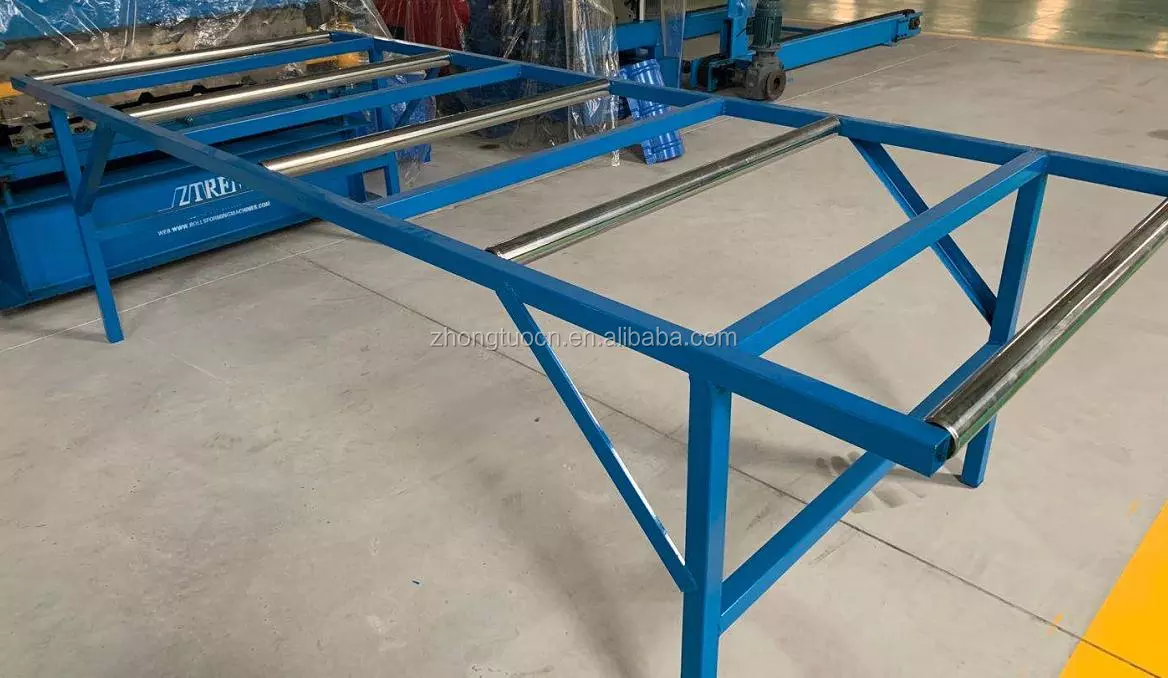

6 приёмный стол
| длина | 3 метра x 2 |
| ширина | 1.25 m |
| материал | квадра́тная тру́ба сварка |
