MF-2000 линия для производства профилей ЛСТК
Линия для производства профилей ЛСТК

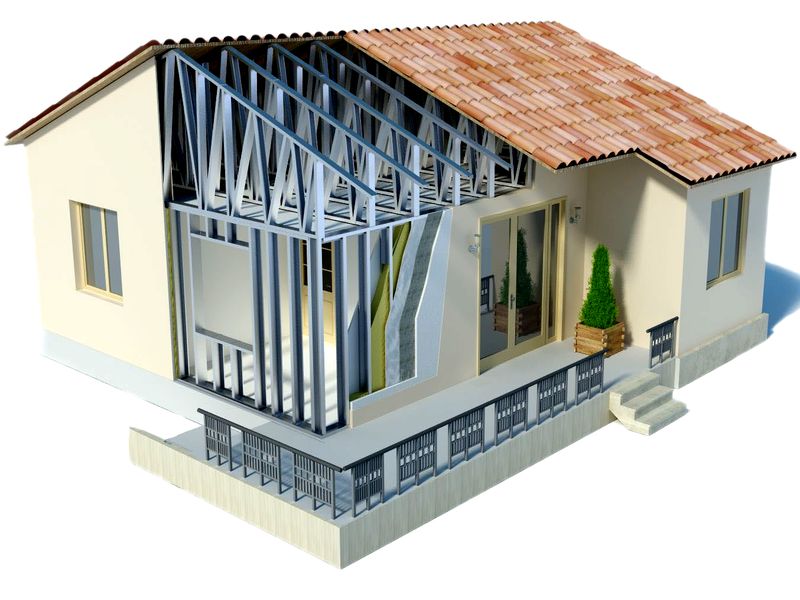

ЛСТК (лёгкие стальные тонкостенные конструкции) — это строительная конструкция из тонкой стали, применяемая для строительства быстровозводимого здания. К таким конструкциям относятся профилированные листы и тонкостенные профили из оцинкованной стали.

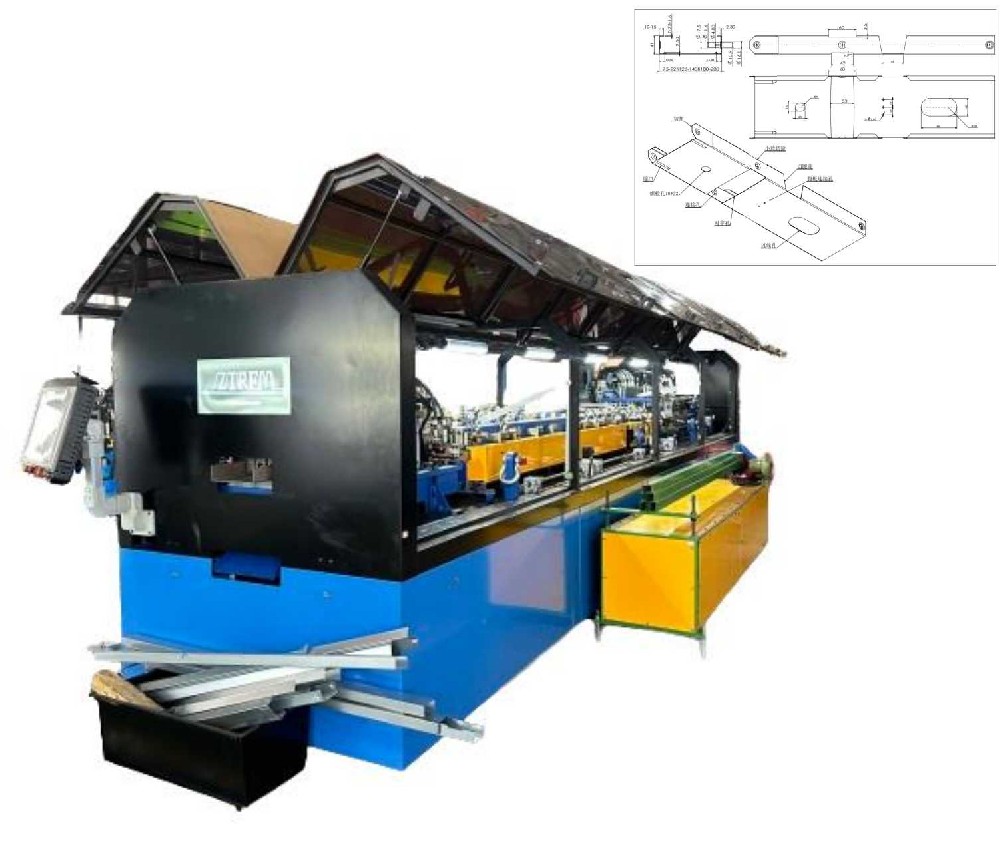

Схема отображения готового продукта

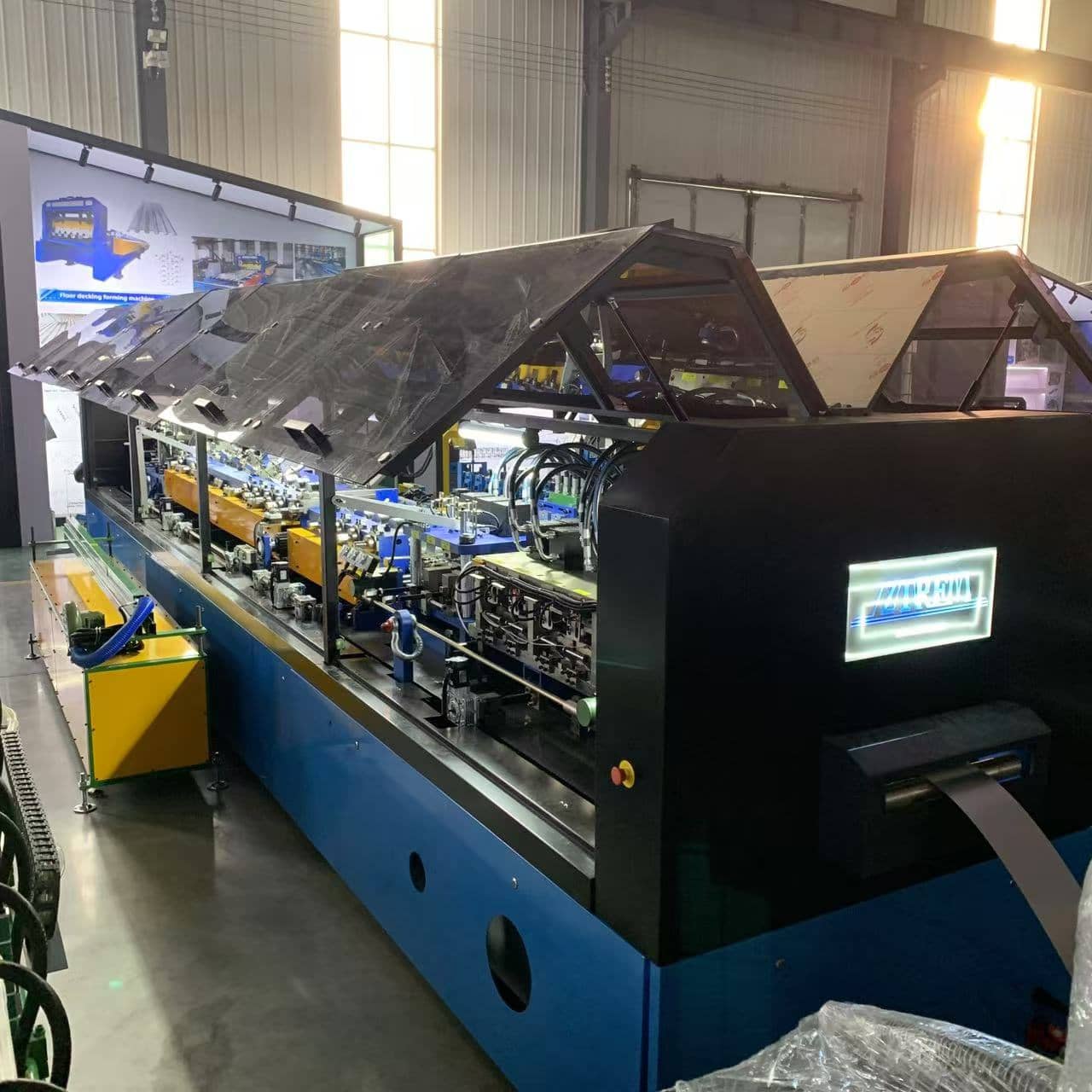

MF-2000 станок для производства профилей ЛСТК

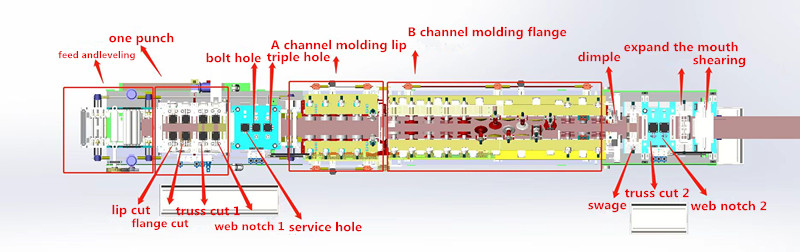

Технологическая схема машины

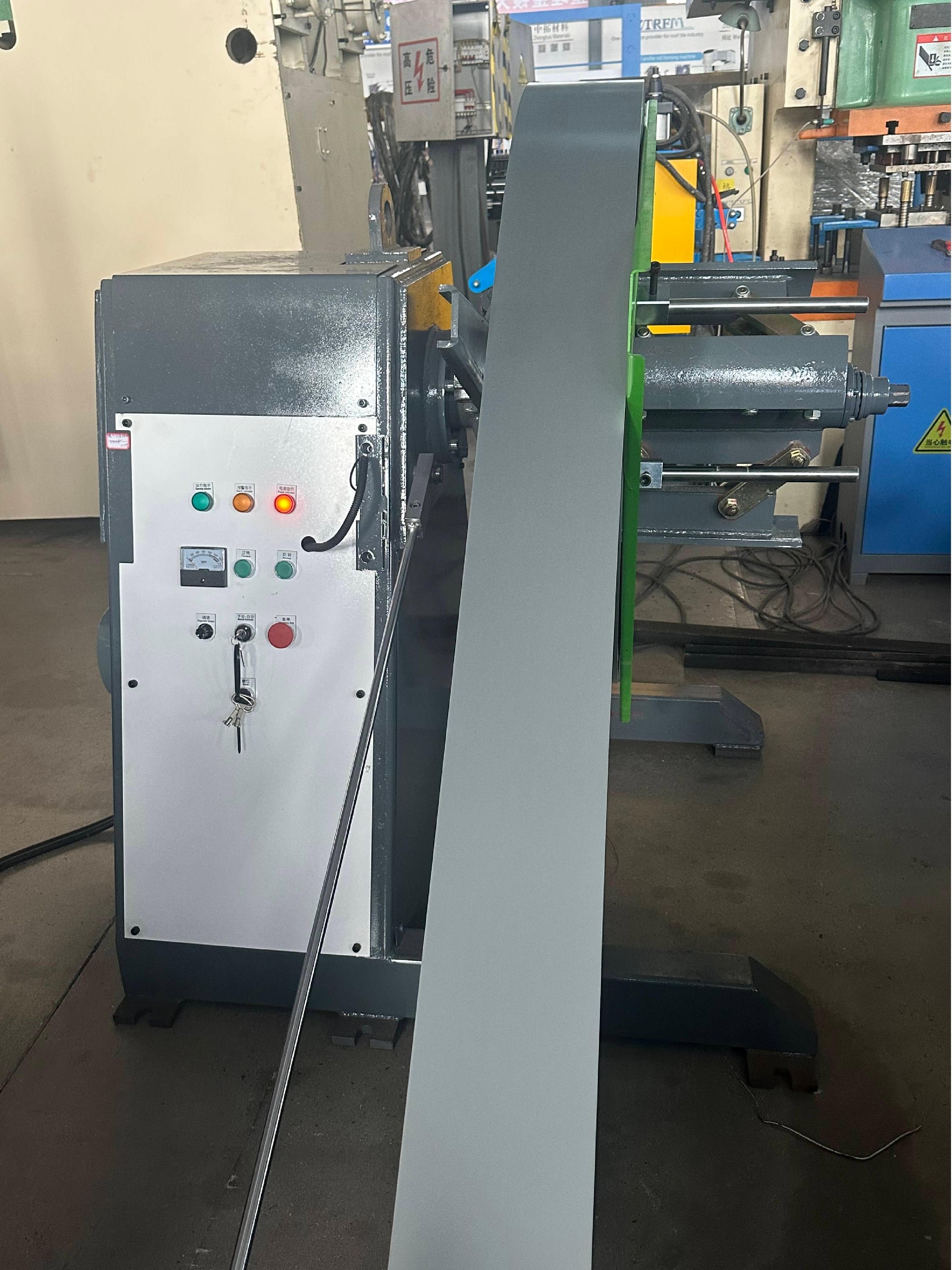

1 размотчик
| грузоподъёмность | 3 тонн |
| внутридиаметр | 450-550мм |
| ширина рулона | ≤300 mm |

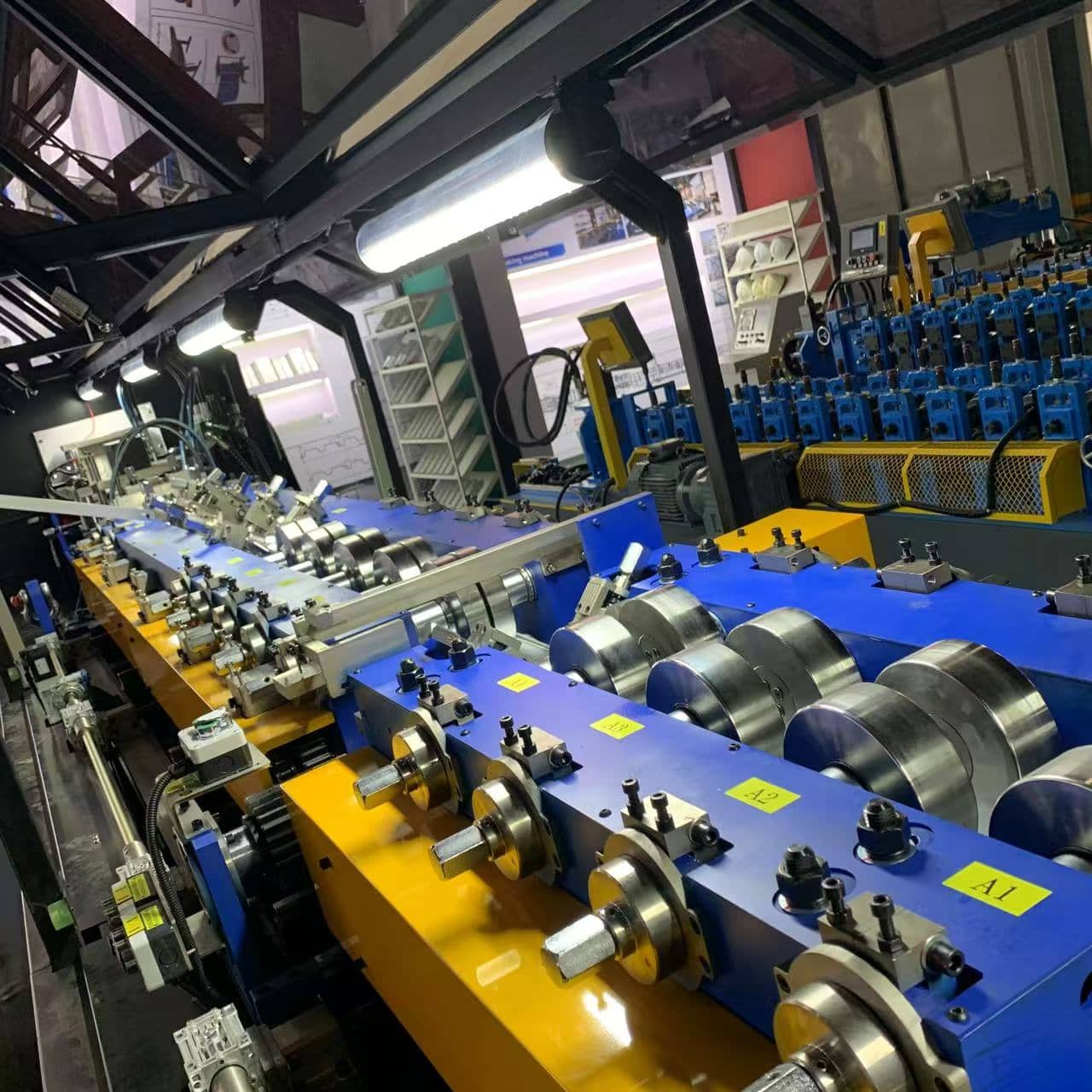

2 формовачная чачть
| материал ролики | Cr12 (После механической обработки с ЧПУ, термообработки до HRC58-60,) |
| материал вала | 40Cr (После механической обработки с ЧПУ, термообработки до HRC28-32,) |
| вес целого станка | 10 тонн |
| Технические характеристики производственного продукта | Ширину формования рулонов (75~200) мм( можно произвольно регулировать ) |
| Высота талии 41 мм | |
| Малая сторона (8~15) мм | |
| Толщина рулона (0,75 ~ 1,6) мм (регулируется) | |
| производственная скорость | 35 м / минуту (Фактическая скорость производства зависит от количества пробитых отверстий) |
| формовачная станция | 17 ряд |
| материал рулона | Q235, Q345, G550 (Горячеоцинкованная полосовая сталь) |
| цвет станка | Настраиваемый |
3 ПЛК система управления

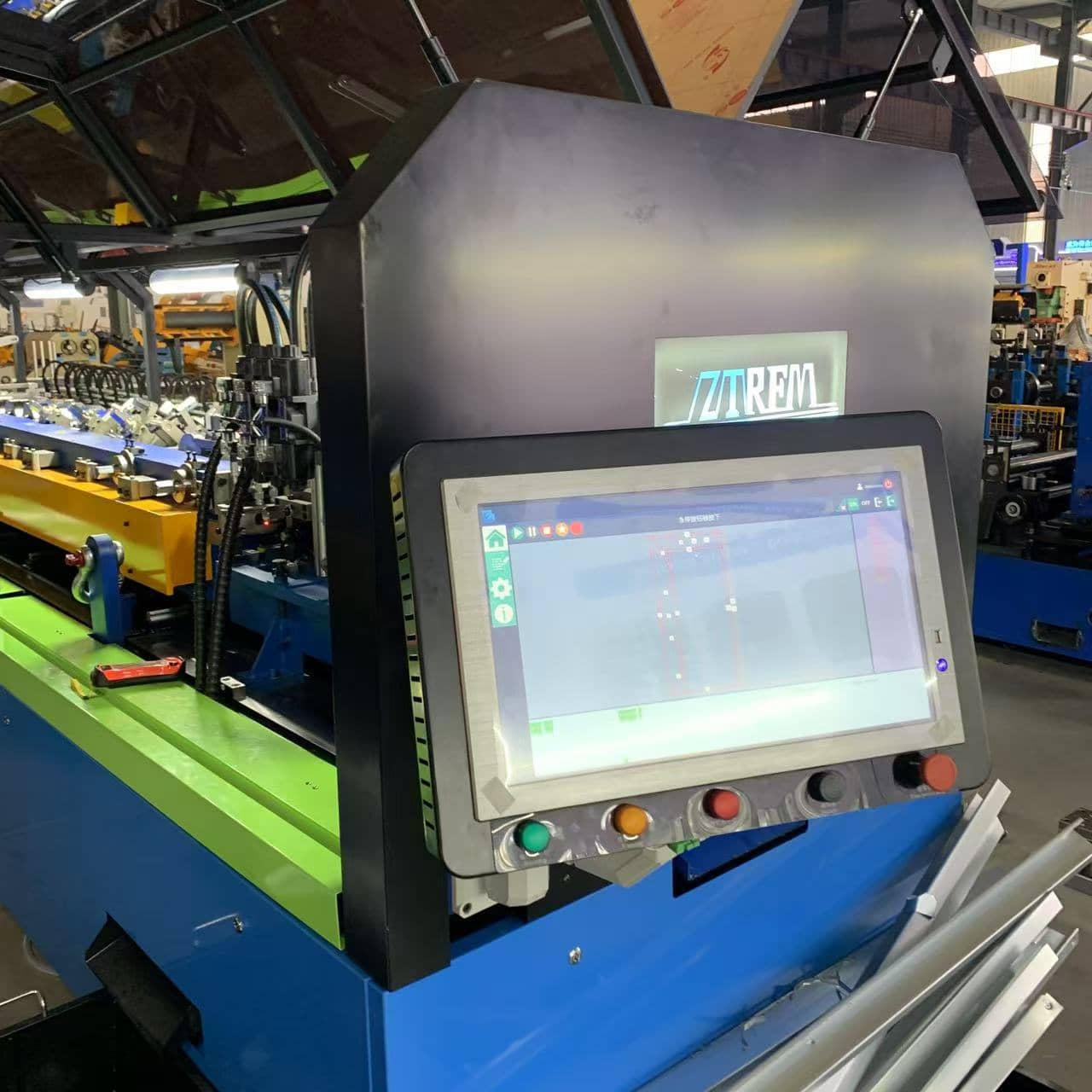

| Главный шкаф управления | 21-дюймовый сенсорный экран (установлен в правом верхнем углу устройства) +2 комплекта главных электрических шкафов управления (установлены сбоку от оборудования) |
Управляющее программное обеспечение | LG-R1 (специальное программное обеспечение для управления ЧПУ для легкой стальной виллы Dahe Zhongbang) |
| Внешний контроллер | беспроводной пульт дистанционного управления |
Происхождение основных аксессуаров | ПЛК (Inovance), реле (Kutton), бесконтактный переключатель (Korea Autonix), серводвигатель (Inovance Bus) |
| Струйный принтер | Встроенный струйный принтер (с двумя соплами) |
| Энергетическая система | |
| двигать | Серводвигатель мощностью 14 кВт + дуговой конический редуктор |
| Главная гидравлическая станция | Мощность гидравлической станции 11 кВт + воздушное охлаждение |
| Объем топливного бака | 200 литров |
| Мощность по напряжению | 380 В 50 Гц |

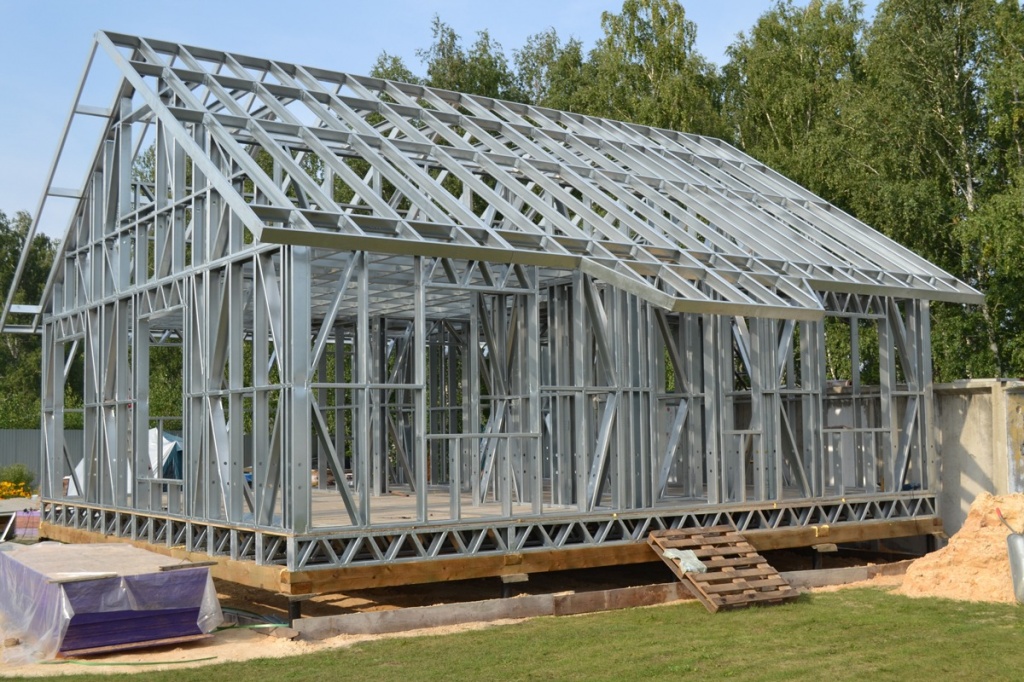

Эталонный готовый продукт
