Оборудование по производству металлочерепицы ВЕНЕЦИЯ
Оборудование по производству металлочерепицы ВЕНЕЦИЯ
Характеристики
Вид---------------------------Профилирование Сфера использования-----------------Промышленное использование
ЧПУ--------------------------Нет Гарантийный срок (мес.)-----------------24
Состояние-----------------Новый
Описание
Данная линия контролируется автоматически через сенсорный экран. Оборудование не производит много шума даже при высокоскоростном режиме гибки. В зависимости от запроса клиента, мы можем подобрать линии для производства металлочерепицы по индивидуальному заказу. Для примера обозначим характеристики линии для производства металлочерепицы (в описании) .
Ширина заготовки : 1250 мм ( или по вашему запросу ) Толщина листа: 0.4-0.6 мм ( или как у вас есть )
Производственный процесс :

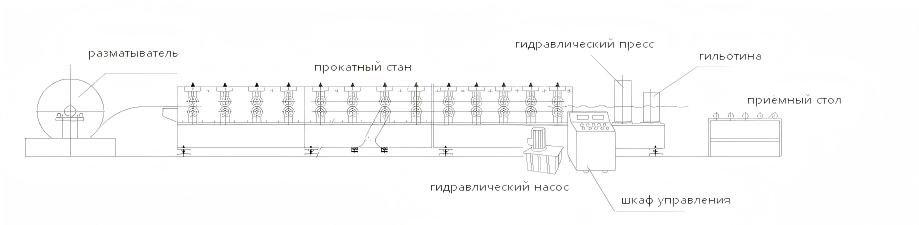

Чертёж в качестве справки :
Технические характеристики линии по производству металлочерепицы Венеция:
Модель линии | Металлочерепица Венеция |
Габариты линии | 12 м |
Количество клетей | 16 шт |
Вес | 8 т |
Материал роликов | сталь марки 45№ с хромированием |
Диаметр валов | 70 мм |
Материал валов | сталь марки 45№ с хромированием |
Толщина хромированного покрытия валов | 0.05 мм |
Трансмиссия | Коробка передач |
Установленная мощность | 5.5 кВт |
Материал ножей | Cr12 |
Производительность | 8м /мин |
Толщина металла | 0.4-0.6 мм |
Электропитание | 220/380 В. (по требованию) |

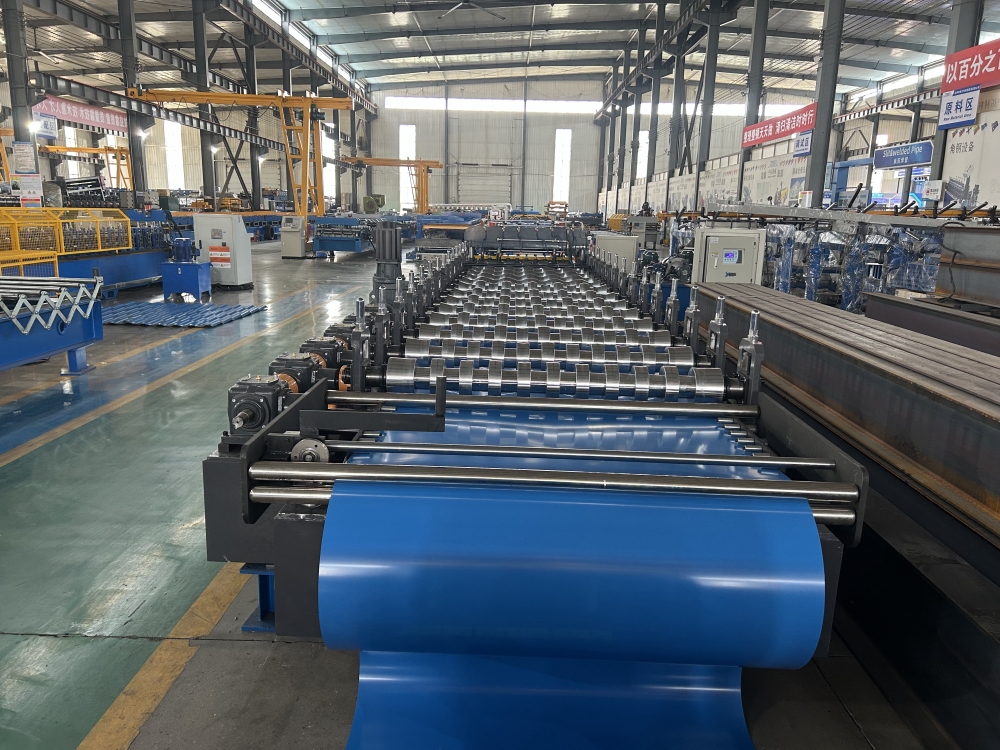

Изображение станки для вашей справки :

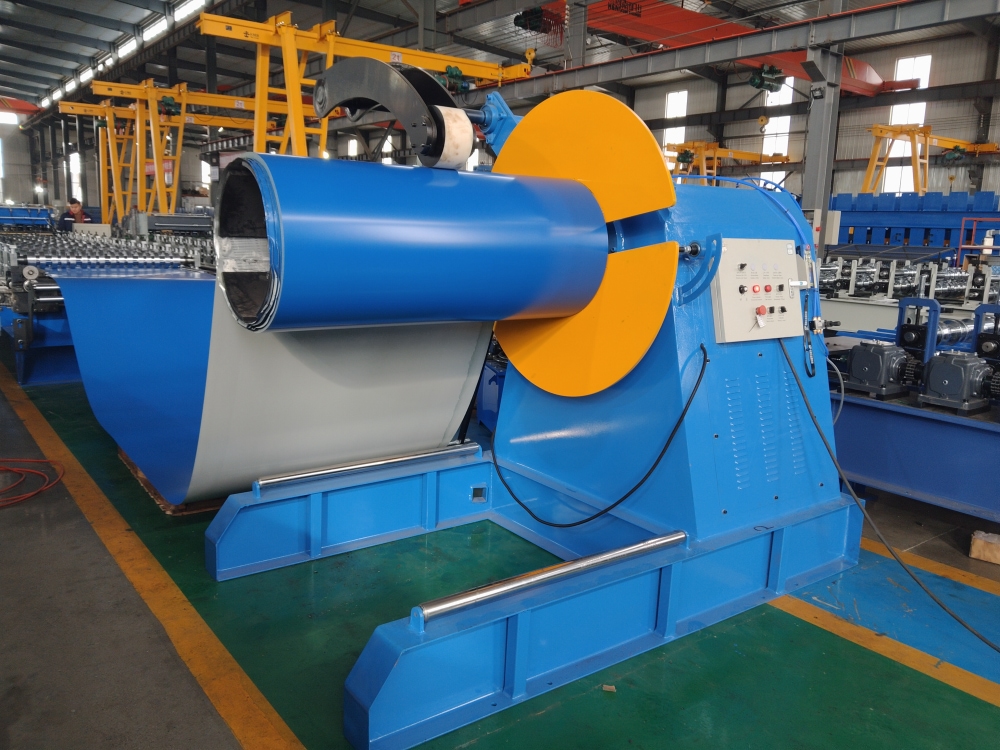

Гидравлический разматыватель : грузаподъёмность 5 тонн

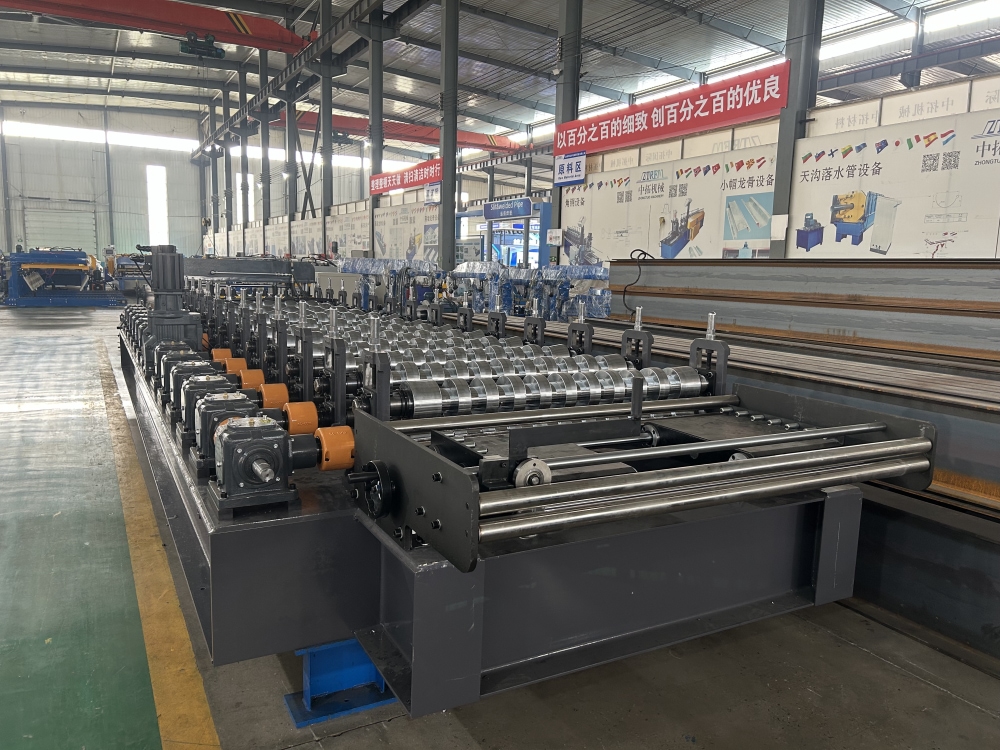

Рама станка :
Основание сварное из отожженной профильной стали. Поверхность основания должна быть фрезерована и просверлена с отверстиями для крепления станций. Фрезерование и сверление должны быть выполнены на фрезерном центре.

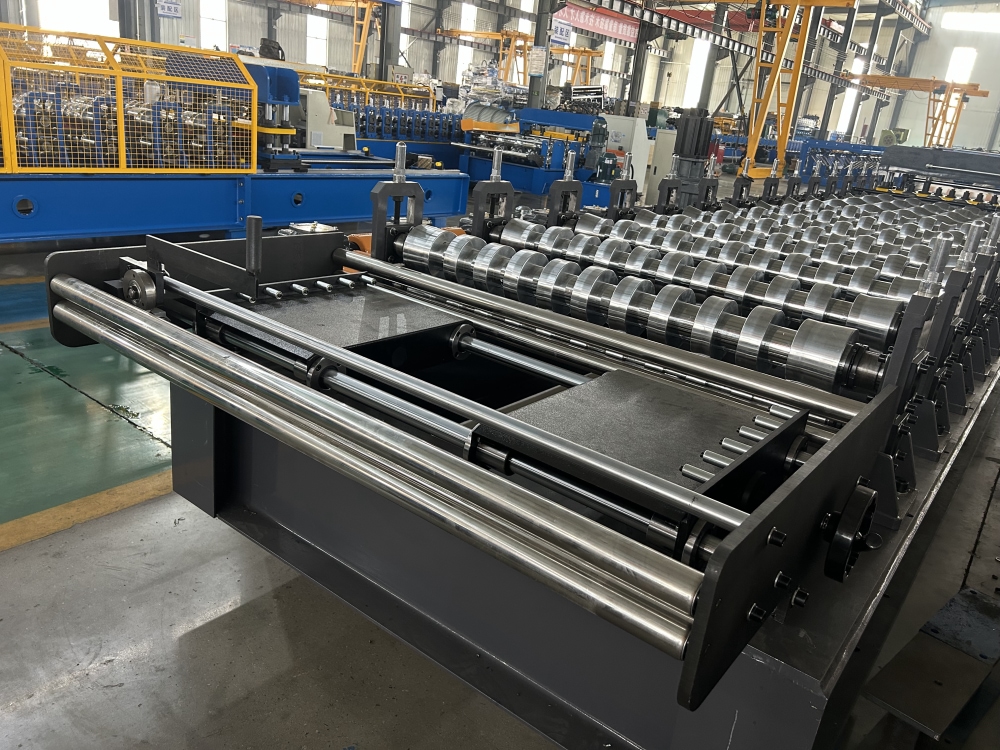

Заходное устройство
1) Подающий стол с роликами из нержавеющей стали , защитят лакокрасочную поверхность стального рулона от царапин.
2) Колесо с обеих сторон позволяют легко регулировать ширину подачи.
3) Улучшенный ручной нож
Конструкция направляющей стойки для проволоки оснащена передними и задними зажимными роликами и ручным протягиванием для обеспечения стабильной подачи и легкой регулировки. поверхность доски ровная и не повреждает краску.

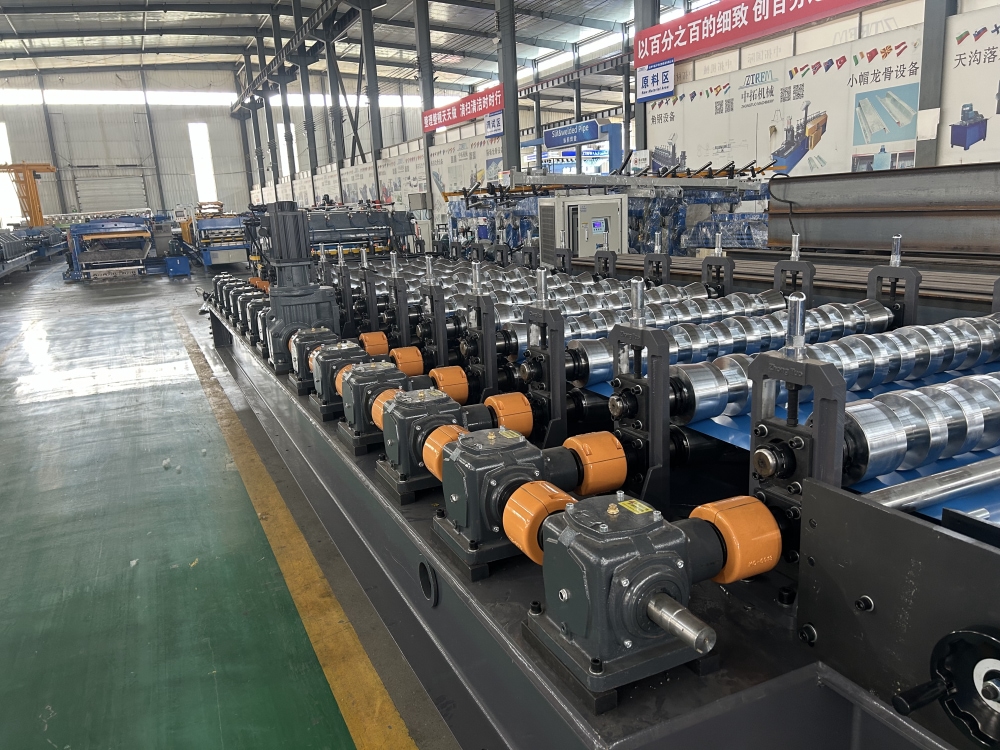

Трансмиссия : коробка передач
Коробка передач отличается стабильностью, высокой точностью и высокой скоростью вращения .

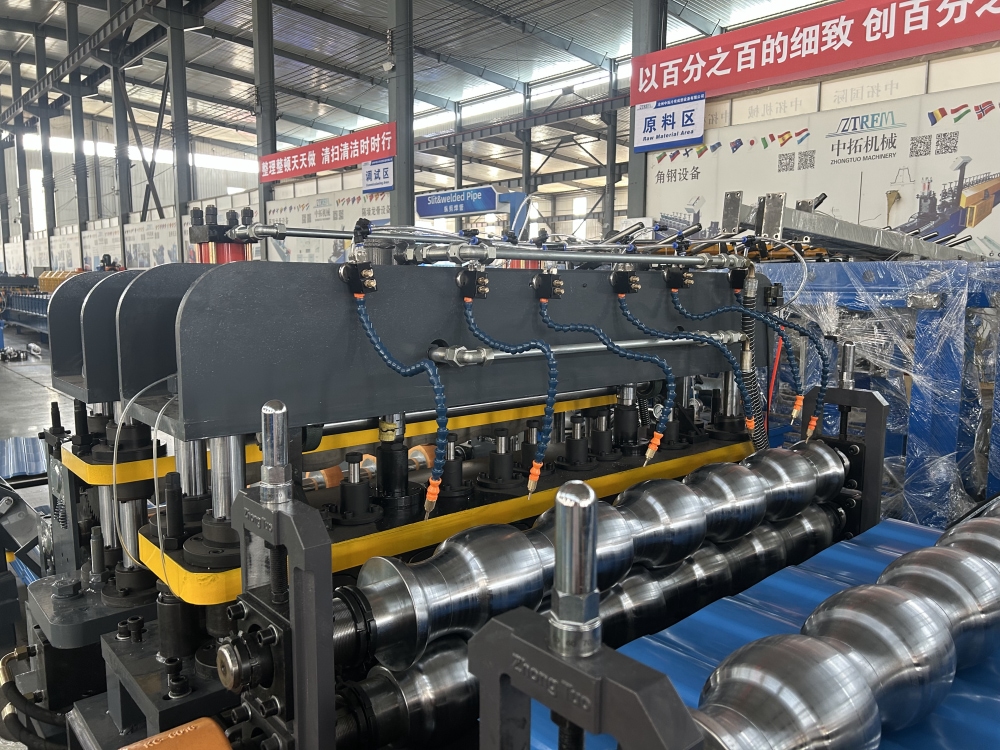

Автоматическое устройство для смазывания
При нанесении смазки на поверхность металлочерепицы, чтобы защитить лаковую поверхность от царапин при дальнейшей резке .

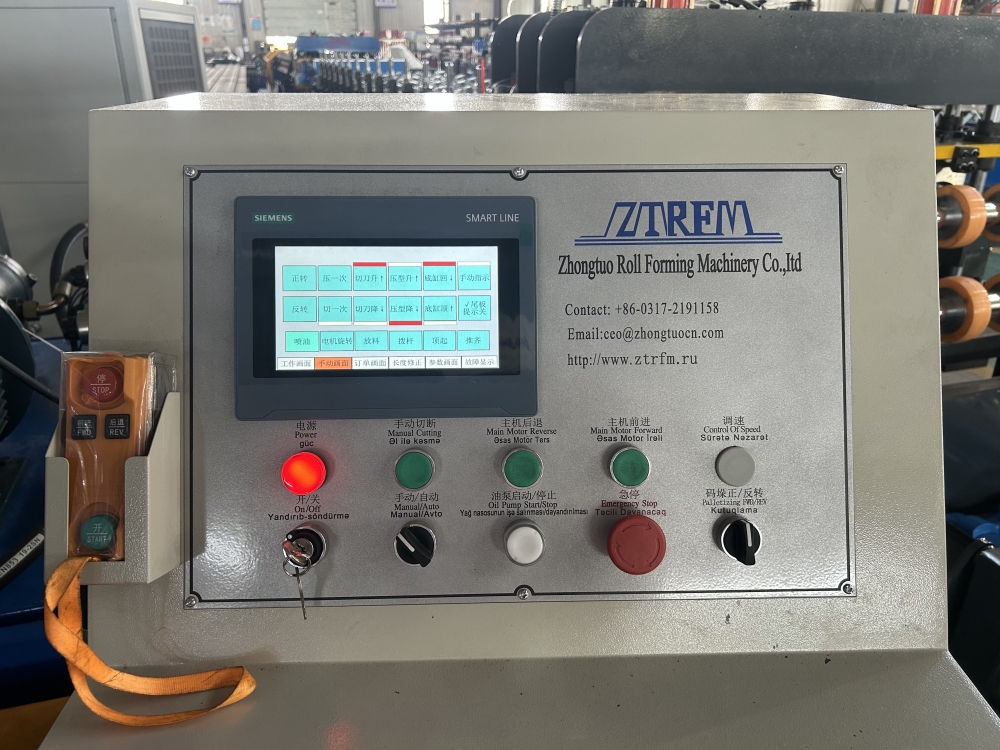

Шкаф управления
Управляемые параметры: | - скорость проката; - количество-длина изделий; - регулировка пауз технологического цикла; - производственное задание; |
Интерфейс | Русский / Английский / Китайский |
Индикация | Основные технологические параметры, оповещение об аварийных ситуациях и ошибках. Предупреждение об окончании текущего задания. Движение металла в линии должно остановиться, а на экране появится напоминания "Обрежьте рулон, если более не планируете работать с этим металлом" |
Фирма и модель компонентов | - контроллер - Delta или Siemens - частотные преобразователи - Omron - энкодер - Omron - экран управления - Delta или Siemens |

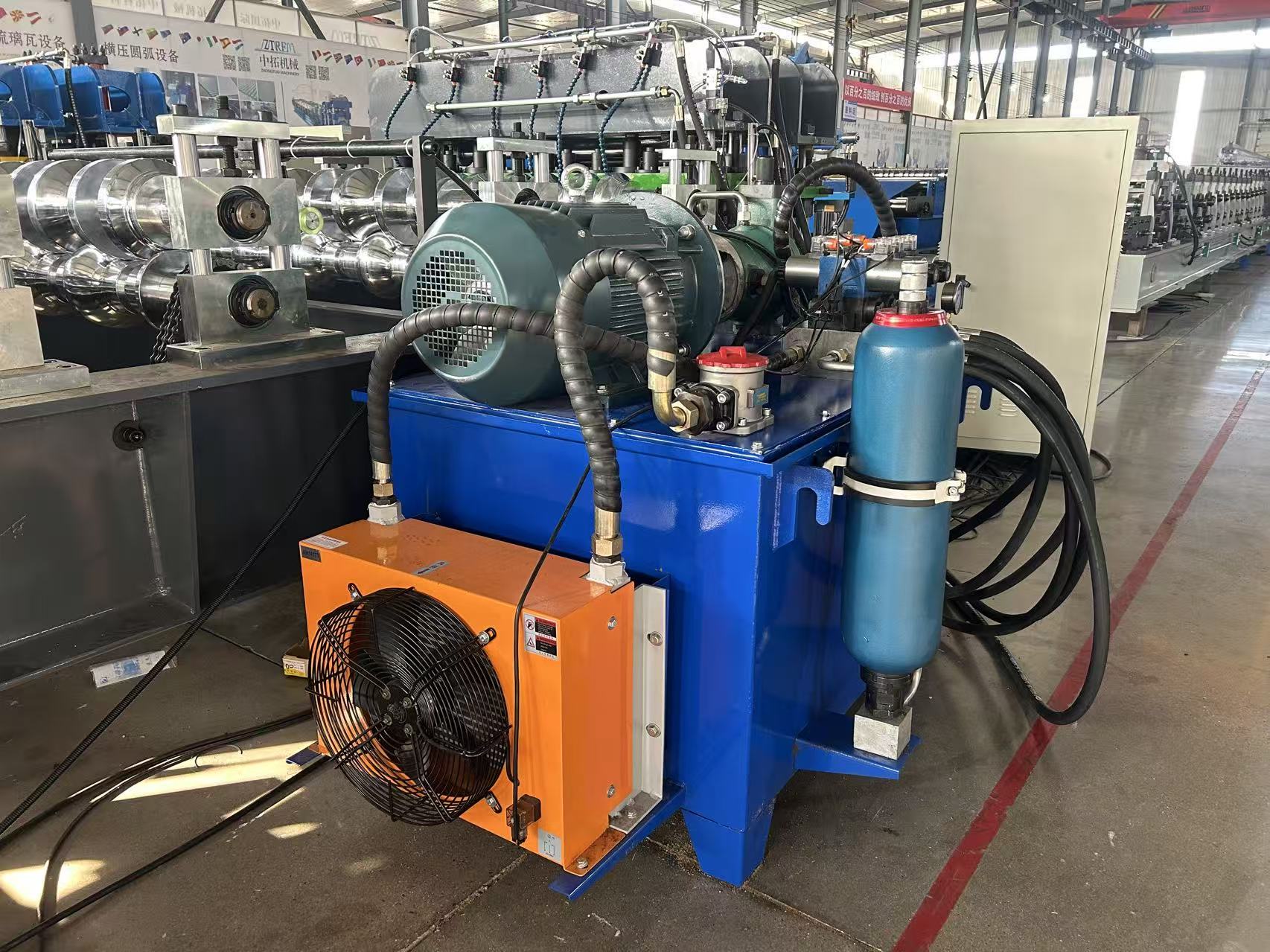

Гидравлический насос
1) Тип : с системой воздушного охлаждения для продления срока службы.
2) Состав: Насосная станция, трубопроводы, соединительные элементы.
3) Назначение: Обеспечение работы всех гидравлических компонентов линии.
4) Объём бака : около 300Л
5) Привод двигателя :11 кВт
Внимание : Гидравлическое масло заменяется каждые два года

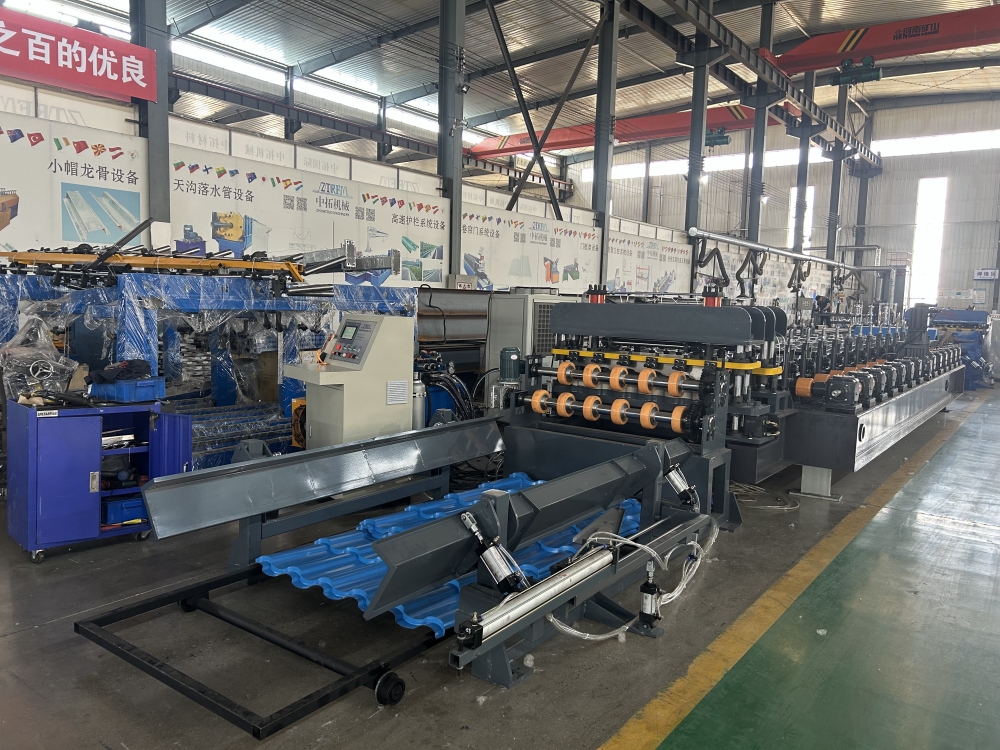

Автоматический приёмный стол
Длина 3м Ширина 1.25м
Автоматическая укладка на поддоны и автоматическое выравнивание с помощью пневматических манипуляторов решают проблему выравнивания ступеней металлочерепицы .
