Линия для производства сэндвич панели

Линия для производства сэндвич панели

Сэндвич панель – это многослойные строительные материалы, которые нашли применение в самых разных климатических условиях, обеспечивая эффективное утепление и защиту от осадков. это многослойный строительный материал, конструкция которого напоминает бутерброд. Название происходит от английского слова sandwich — «бутерброд» .

Ниже мы покажим вас с линией по производству сэндвич-панелей производства компании Cangzhou Zhongtuo

Линия для производства сэндвич-панелей — это специализированная производственная система, предназначенная для автоматизированного изготовления сэндвич-панелей. Они состоят из двух внешних слоёв (часто из металла, пластика или композитных материалов) и сердцевины (например, пенопласта, полиуретана, минеральной ваты или сотовой структуры), зажатой между ними.

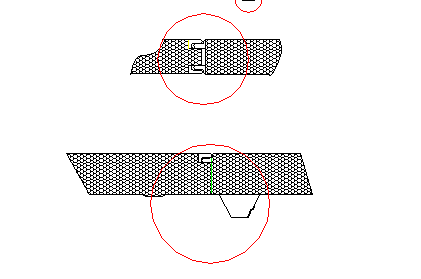

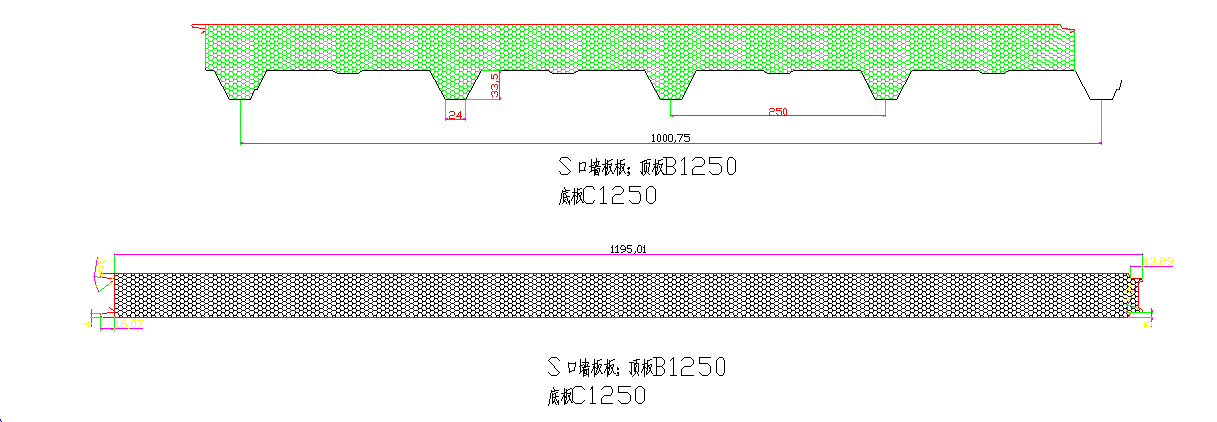

Чертеж продукции для вашей справки :

сэдвич панели

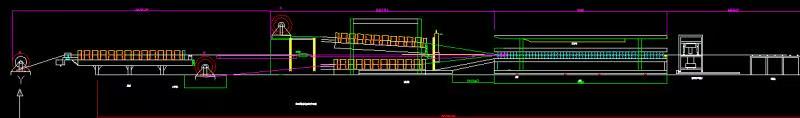

Производственный процесс :


Линия составляет разматыватель - прокатные станки - склеивание - композитной пластины -отрезанная гильотина -приёмный стол ,

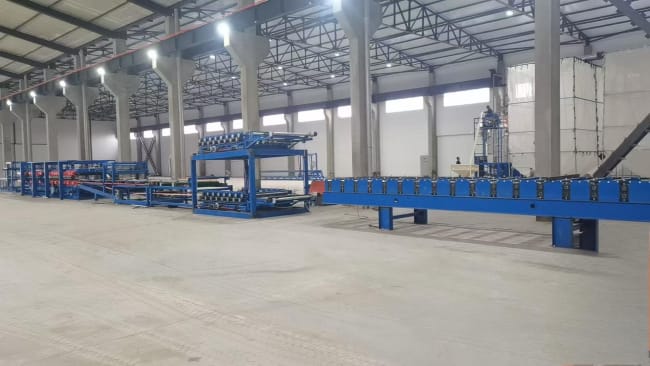

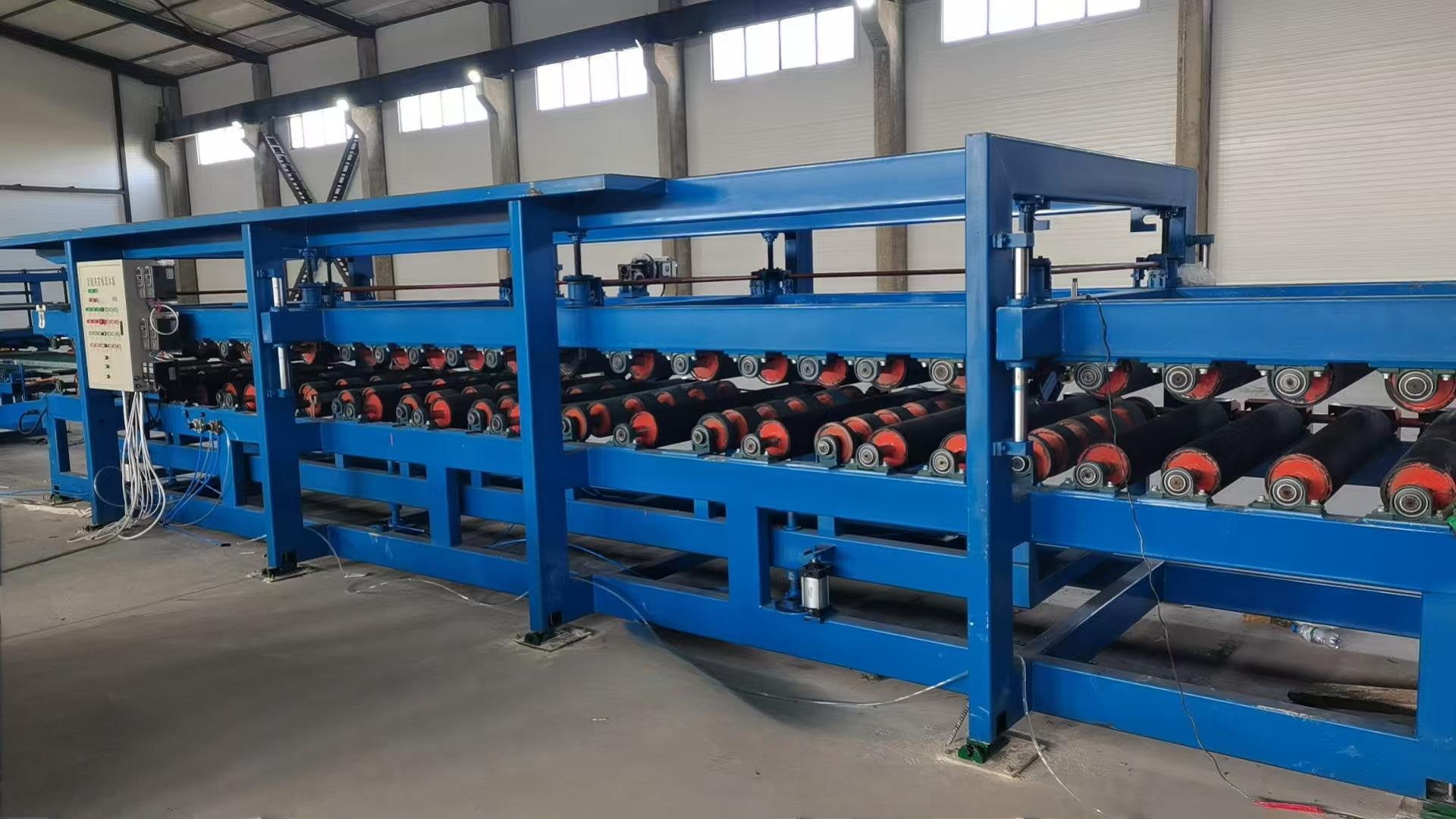

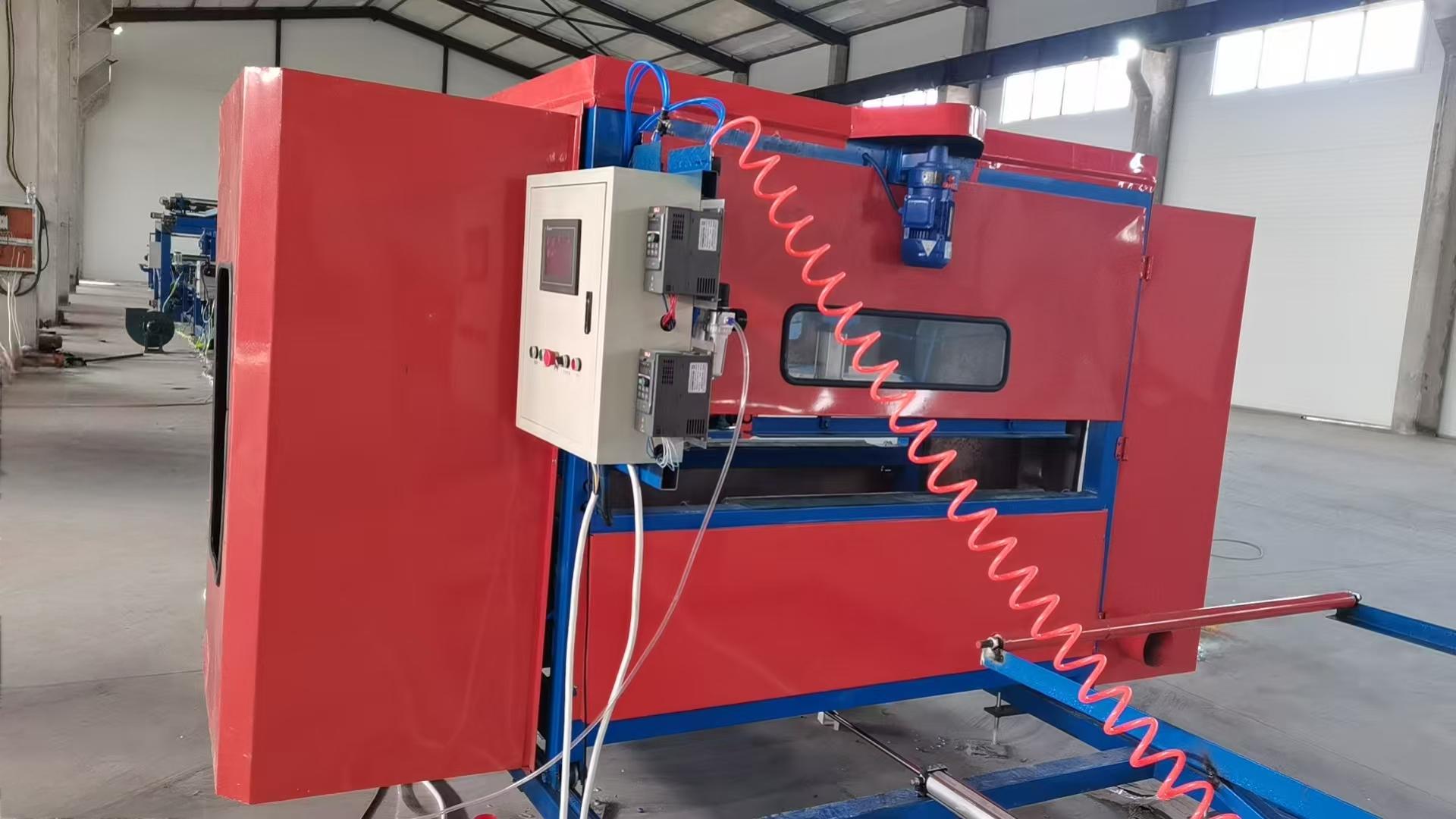

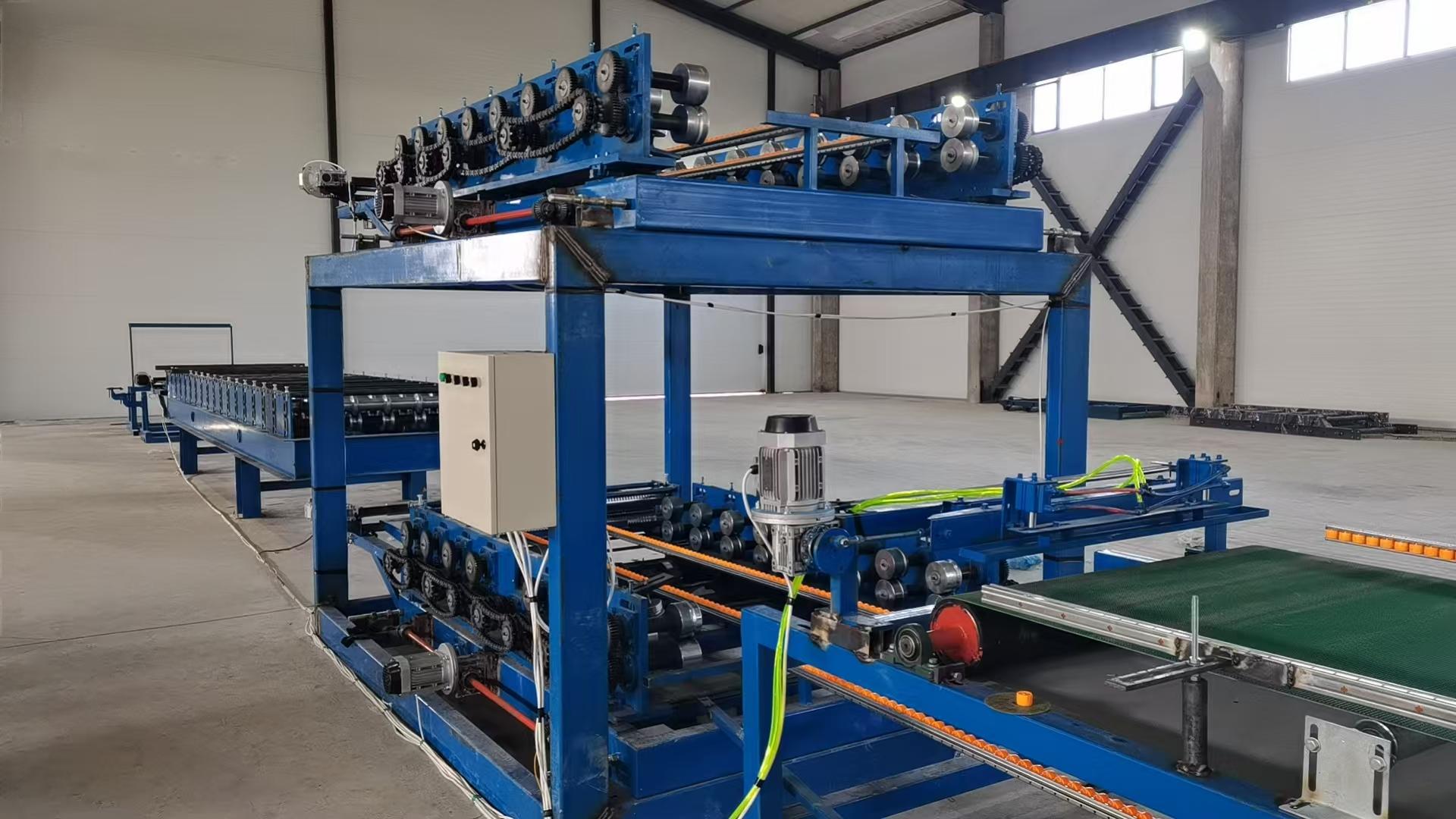

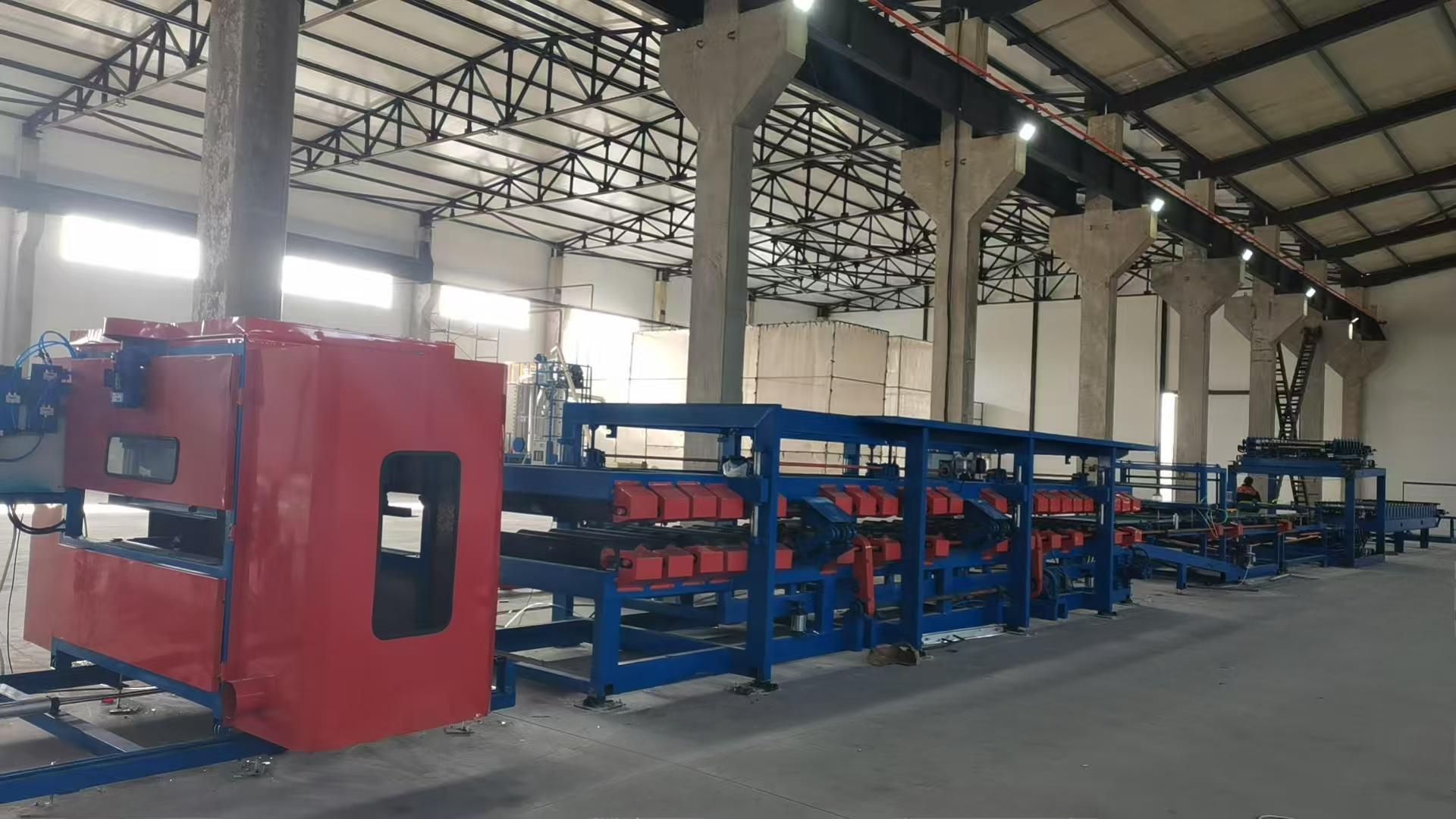

Изображение линии для вашей справки :

станок для сэндвич панели (1).jpg

Нокоторые технические параметры :

Прокатная скорость	0-6 м / мин
Общая мощность	32 кВт, 380В
Рама машины	сварена из стальной пластины, общая сварка из стальной пластины толщиной 14 мм, обработка с ЧПУ Станина из листа
Заходное устройство	поворотный стол с роликами из нержавеющей стали
Валы	диаметр φ70 мм( Верхняя пластина) Диаметр φ 40 мм(Стеновая пластина) сплошные валы, закалка 45# сталь
Ролики	GCrl5 - высококачественная сталь для финишной обработки, высокочастотная закалка HRC 58-60°
Количество клетей	17 шт ( Верхняя пластина) 8 шт (Стеновая пластина)
Тип передачи	цепные приводы
