станок для изготовления заготовок из листового металла с гибкой формой
станок для изготовления заготовок из листового металла с гибкой формой

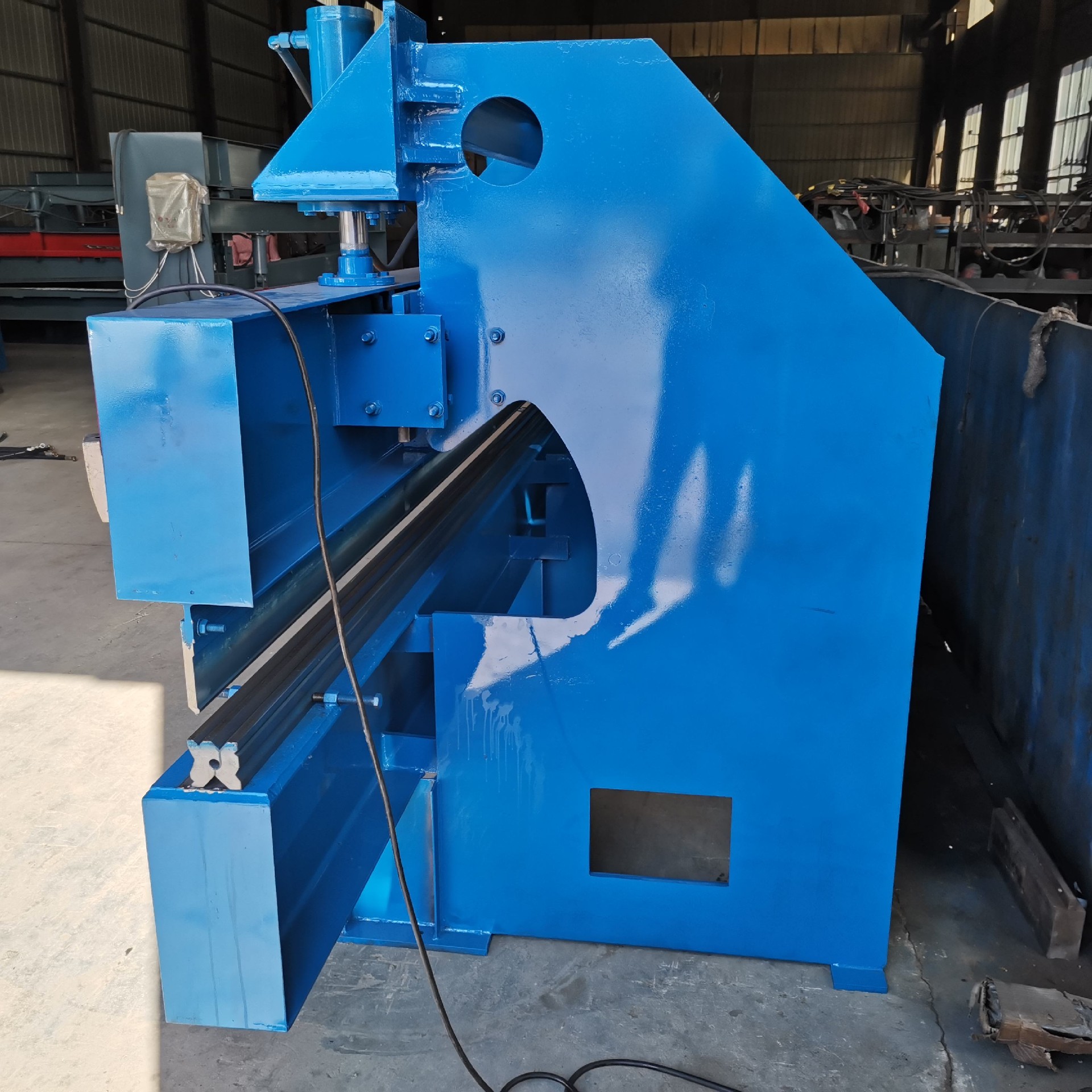

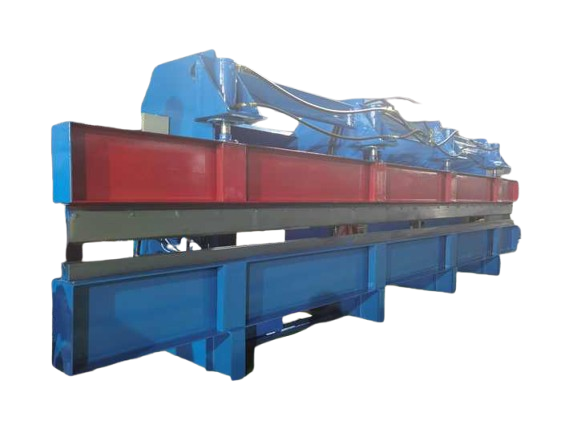

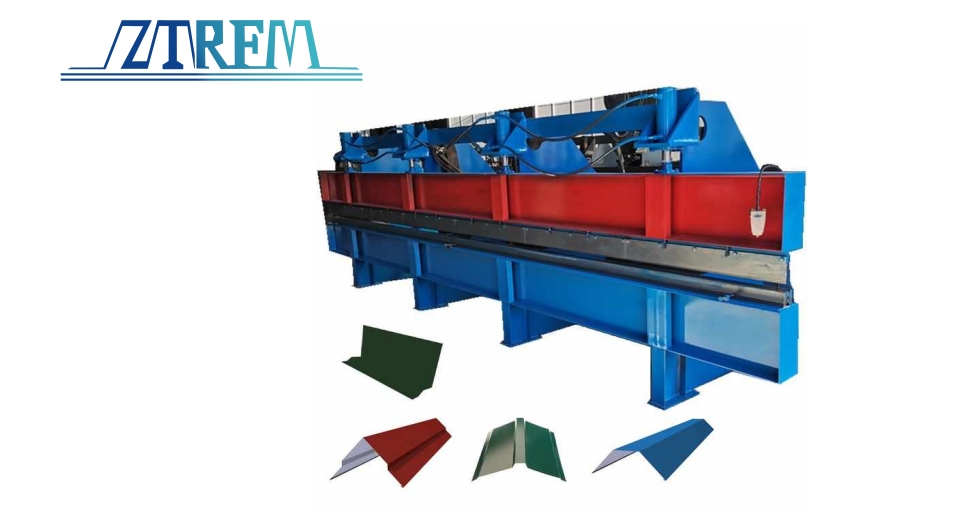

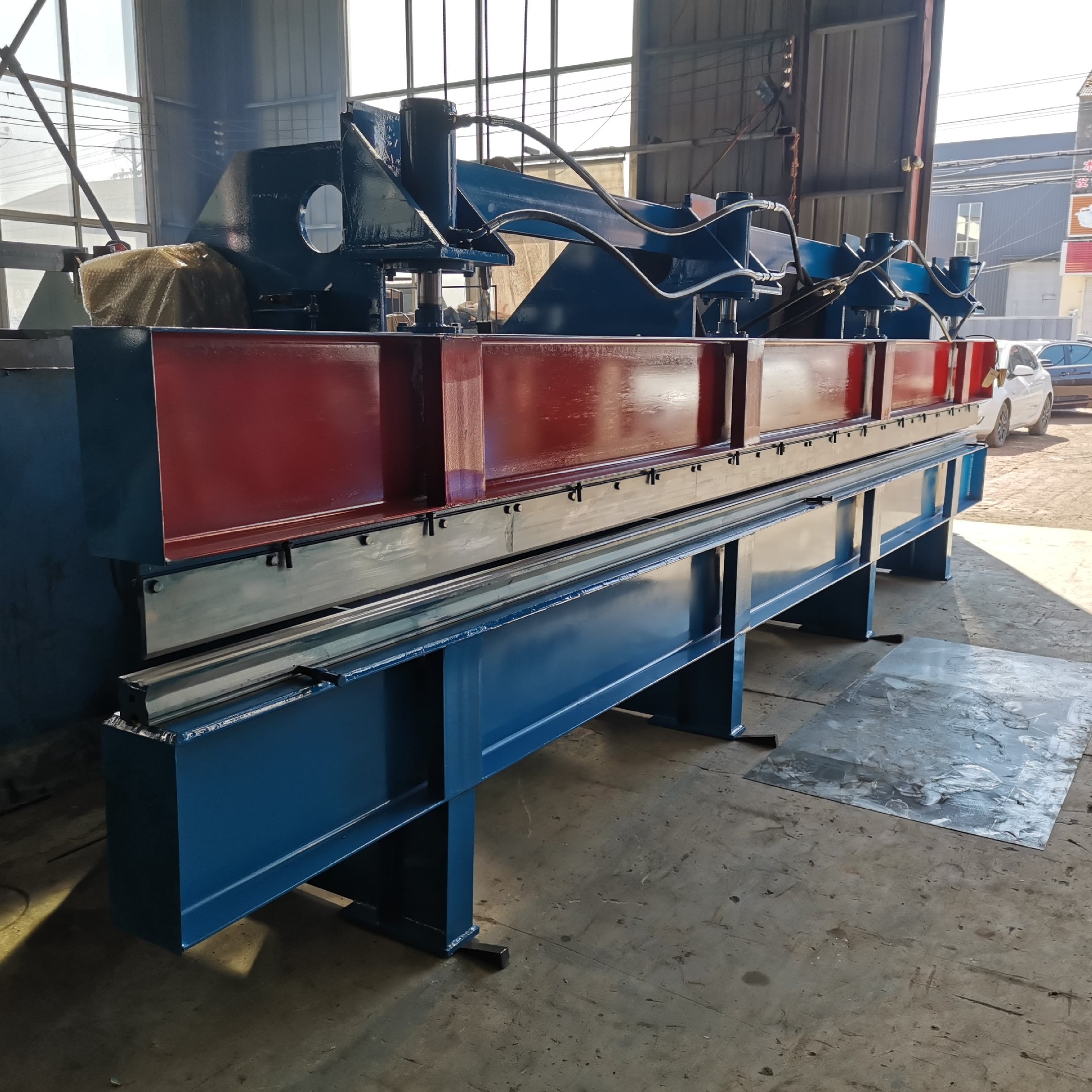

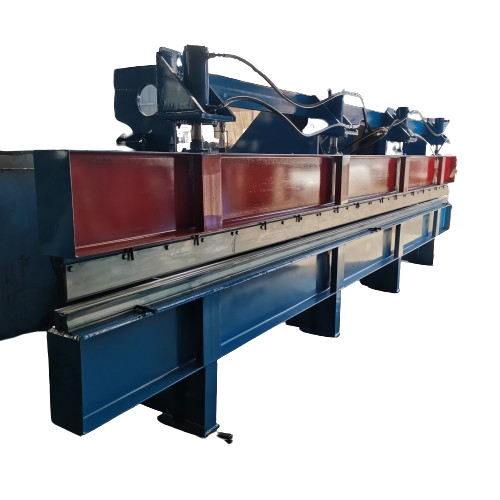

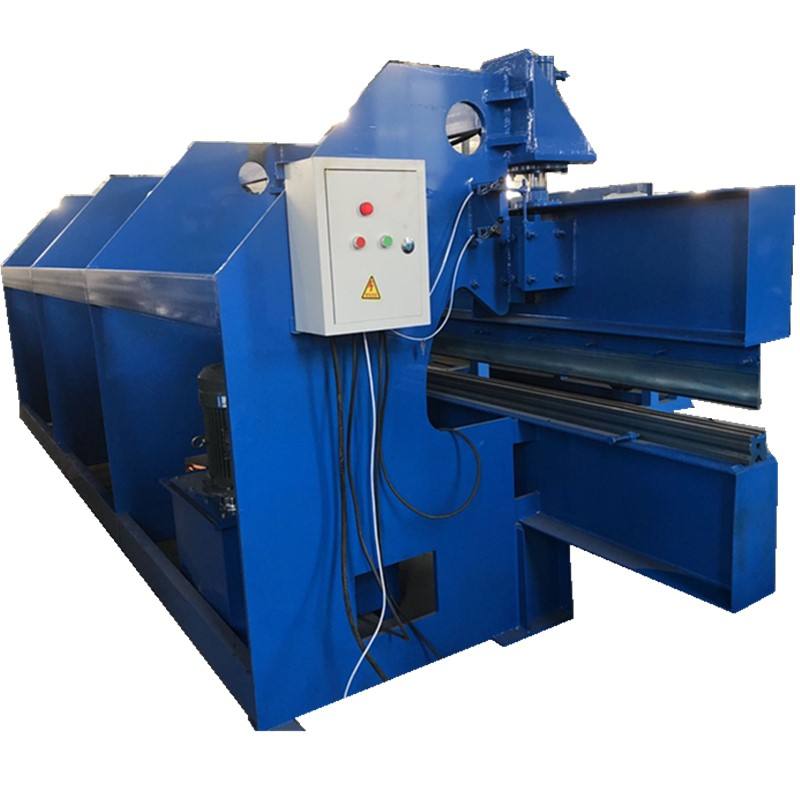

Листогибочный станок — это оборудование для изготовления заготовок из листового металла с гибкой формой.
Он применяется для изготовления каркасов, корпусов, воздуховодов, труб, листовых элементов, а также других деталей, которые
используются в различных отраслях промышленности .
Параметры оборудования
| тип станка | гидравлический |
| длина рабочего стола | 3,5 - 6м |
| мощность двигателя (кВт) | 7,5 кВт |
| автоматический уровень | Полуавтоматический |
| материал / металл обрабатываемая латунь | медь, Нержавеющая сталь, сплавы, углеродистая сталь, алюминий |
| вес (кг) | 2000 |
| Напряжение | 380 В или по индивидуальному заказу |
| Главный двигатель | гидравлический тормоз пресса мощностью 7,5 кВт |
| гарантия | 1 год |
Гидравлический гибочный станок, как правило, используется в промышленности для гибки листов, а прочность регулируется в соответствии с параметрами системы для достижения различных результатов изгиба. Конструкция включает в себя опору, рабочий стол и прижимную пластину. Рабочий стол устанавливается на опору. Рабочий стол состоит из основания и прижимной пластины. Основание соединено с прижимной пластиной посредством шарнира. Основание состоит из корпуса, катушки и крышки. Катушка помещена в углубление корпуса седла, верхняя часть углубления закрыта защитной пластиной.
Особенности гидравлического гибочного станка:
a. Этот тип станка подходит для следующих материалов: углеродистая сталь, нержавеющая сталь,оцинкованный лист, алюминиевый лист и другие виды листового металла.
b. Сенсорный экран позволяет управлять вводом, сохранять и отображать различные данные и устанавливать заказы.
c. Масляный цилиндр: 2 или 4 масляных цилиндра, в зависимости от материала и толщины.
Чем больше толщина, тем больше количество масляных цилиндров.
d. стандартное направление изгиба: изгиб по часовой стрелке (также можно выполнять изгиб против часовой стрелки).
Технические параметры гибочной машины:
a. толщина: 1 мм
b. мощность двигателя: 4 кВт
c. ширина материала: 4 или 6 м
d. тип гибки: гидравлический
e. максимальный угол изгиба: 190o
f. точность: +/-0,1
Меры предосторожности при эксплуатации гидравлической гибочной машины:
| 1. Во время работы прессуемая заготовка должна располагаться посередине и параллельно верхней и нижней формам, а подушка должна быть устойчивой. Во время работы гибочной машины категорически запрещается производить капитальный ремонт или регулировку формы. |
| 2. При прессовании длинных и крупногабаритных заготовок требуется участие двух человек (или более). Избегайте опрокидывания заготовки, если она деформируется из-за приложенного усилия. Запрещается держать прессованную заготовку на близком расстоянии. |
| 3. При калибровке или прессовании заготовки ее следует размещать посередине формы, не допуская смещения. Верхняя матрица должна медленно приближаться к заготовке, чтобы предотвратить ее выдавливание. |
| 4. Во время работы всегда проверяйте, одинаковы ли обороты двух цилиндров, в противном случае своевременно отрегулируйте или обратитесь в сервисный центр. При сотрясении поршня масляного цилиндра или визге масляного насоса необходимо удалить воздух из масляного контура. |
| 5. Всегда обращайте внимание на масляный бак и следите за уровнем масла. Если уровень масла слишком высок, проверьте линию возврата масла и отрегулируйте клапан возврата масла. Категорически запрещается переливать масляный бак через край. Поддерживайте рабочую температуру масла ≤45℃. |
| 6. Если регулирующий клапан и предохранительная арматура выходят из строя или предохранительное устройство неисправно, продолжение работы запрещается. |
| 7. Регулировка регулирующих клапанов и манометров посторонними лицами строго запрещена, и оператор должен затянуть их после регулировки. |
| 8. Если рабочее давление слишком высокое, необходимо проверить и отрегулировать клапан возврата масла, и работу можно выполнять только после устранения неисправности. |
| 9. Строго запрещается превышать максимальный ход верхней головки гидравлического станка для гибки листового металла. |
| 10. Во время работы категорически запрещается дотрагиваться до середины верхней и нижней форм. |
| 11. Регулярно проверяйте переключатель хода и предохранительное устройство гидравлической машины для гибки листового металла, чтобы обеспечить надежную работу машины. |
| 12. При регулировке формы или капитальном ремонте масляный насос должен быть выключен для обеспечения безопасности. |
