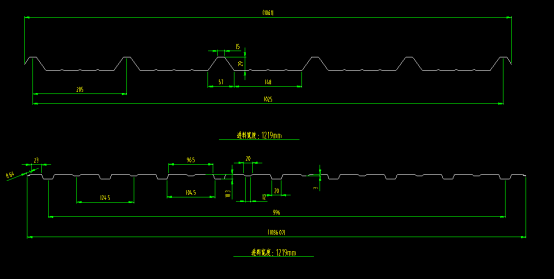

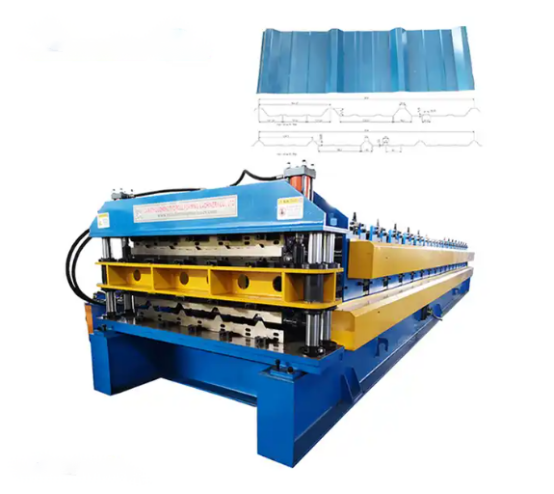

Двухъярусная (двухуровневая) линия для производства профнастила — это линия, в конструкции которой на базе гнутого швеллера установлены прокатные валки для двух различных профнастилов. Валки располагаются друг над другом в шахматном порядке.
Такие линии позволяют попеременно производить профнастил двух видов (из тонколистовой рулонной стали с оцинкованным или с полимерным покрытием).
Некоторые преимущества двухъярусных линий:
1)экономия производственных площадей, так как линии располагаются друг над другом;
2)экономия средств, потому что нет надобности покупать дополнительный разматыватель и систему автоматики;
3)возможность автоматической перенастройки линии для прокатки выбранного профиля.
В состав двухъярусной линии входят:
пульт управления,
разматыватель рулона металла,
станки для формирования двух видов профлистов,
двойные гильотинные ножницы для рубки профиля
приёмный стол.

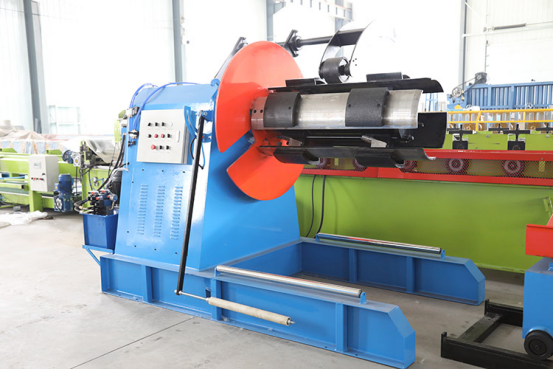

Гидравлический разматыватель
Четыре дуговых рычага очень устойчивы и позволяют сохранять форму рулона по сравнению с рычагом с квадратной трубкой.
В раструбе имеется канавка, так что при подъеме рулона на стропе к нему можно легко получить доступ.
Режим регулировки диаметра канавки типа "ласточкин хвост" в разматывателе более стабилен и обладает лучшей несущей способностью.

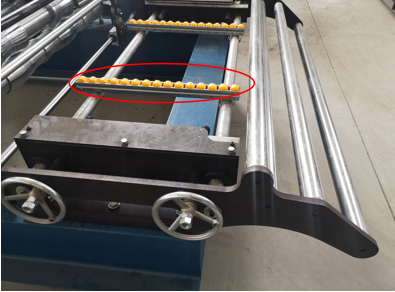

Направляющее устройство подачи
Мы разработали три опоры и одну прижимную, а ролики можно поворачивать, что позволяет уменьшить трение между сталью и роликами. Верхний ролик также предотвращает прилипание стали.
Каждый слой имеет два ряда резиновых роликов, которые также предотвращают царапины на материале.

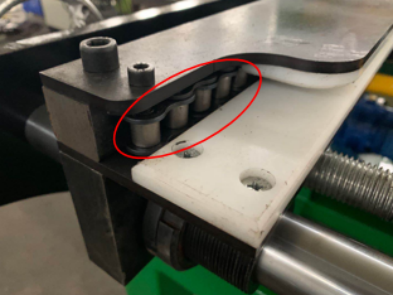

Сбоку имеются звенья цепи и нейлоновые скобы, которые защищают сталь от царапин. Верхняя нейлоновая пластина частично отсутствует, чтобы следить за положением стали при подаче.
Вставные винты также предотвращают появление царапин на стали. Маховик сбоку можно использовать для регулировки ширины подачи для обеспечения точной подачи.
Основная система профилирования рулонов двойного станка, производящего два типа кровельного листа
1. Рама сварена из Н-образной стали толщиной 500 мм. Н-образная рама и конструкция наклонной стойки и подпятника повышают прочность рамы. Подъемное отверстие удобно для погрузки и разгрузки.
2. Наши ролики, как правило, изготавливаются из стали 45#, обработанной гальваническим покрытием из твердого хрома. Ролик обладает высокой твердостью и длительным сроком службы. Это также предотвращает появление ржавчины и обеспечивает чистоту изделия.

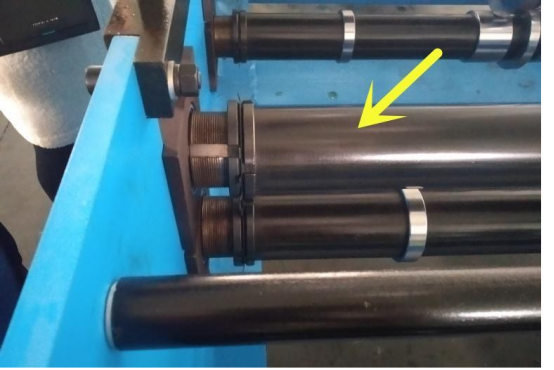

3. Размер вала - 80 мм в соответствии с вашими требованиями. Материал - сталь 45#. Наши валы прочные и их нелегко повредить.
4.Вал и ролик расположены с помощью шпоночных пазов, что предотвращает несоответствие линейной скорости вала и ролика, что может привести к смещению.
5.Конструкция положительных и отрицательных поворотных кулаков, двойных стопорных гаек и контрольного коврика позволяет предотвратить ослабление вала во время работы станка.
6. Прокладка изготовлена из бесшовной стальной трубы 45#, которая достаточно прочна, чтобы обеспечить нормальную работу. После кипячения черная обработка не поддается ржавчине.
7.Подшипник может избежать царапин на краске, вызванных непостоянством линейных скоростей.

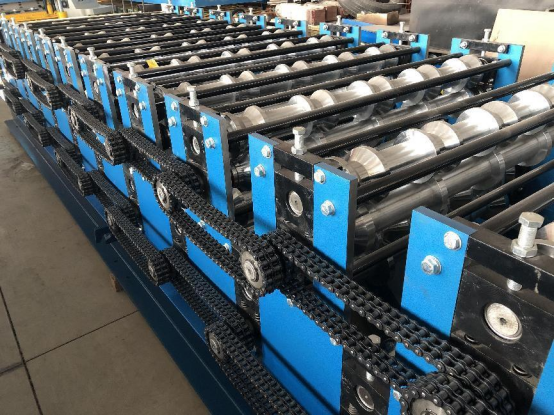

8. Машина оснащена двойным цепным приводом, который более стабилен и долговечен, чем одиночная цепь.

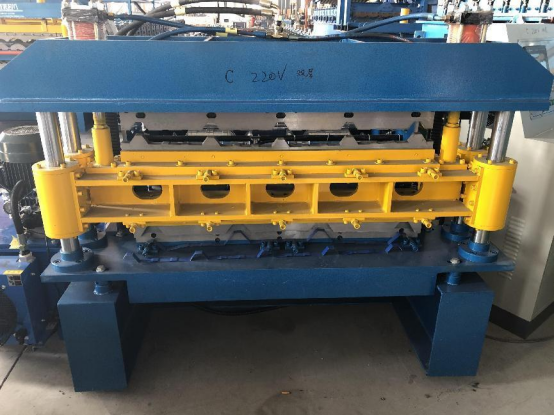

Гидравлическая резка
Материал лезвия - Cr12.Верхнее лезвие вставляется в раму. Для крепления каждого лезвия используются два ряда болтов и гаек, что обеспечивает высокую стабильность.

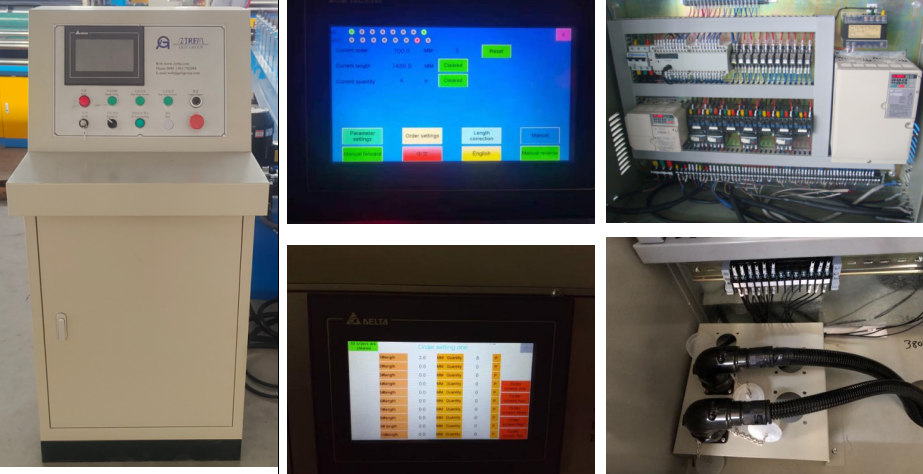

Автоматическая система управления
Современные станки оснащены системой управления, которая позволяет операторам устанавливать параметры, контролировать производственный процесс и вносить необходимые коррективы. Это могут быть такие функции, как интерфейсы с сенсорным экраном и программируемые логические контроллеры (ПЛК).
Марка ПЛК: Delta
Производитель инвертора: Delta Low электрическая часть: Schneider
Кодировщик: Omron
Функция:
1.Адаптированные авиационные заглушки, простота установки.
2.Полностью автоматическое и простое управление.
3.Язык интерфейса: английский (предоставляется по индивидуальному заказу)
4.Национальное совместное страхование, бренд запасных частей Siemens и Schneider

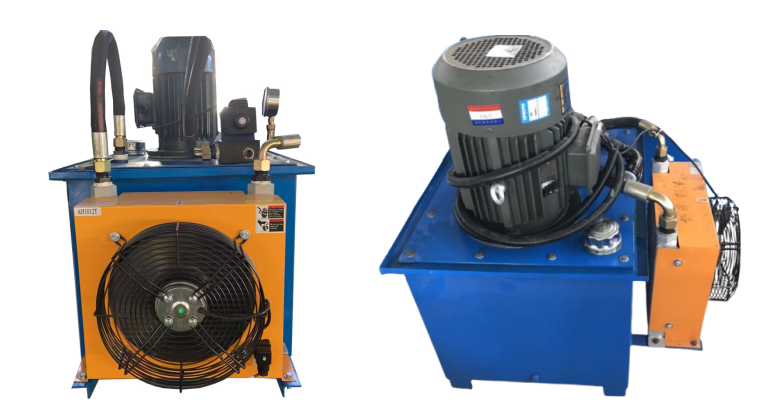

Гидравлическая станция
Гидравлическая станция обеспечивает питание режущего механизма. Мы используем масло марки 46# и большой клапан, который нелегко зачистить. Мощность составляет 5,5 кВт. Объем топливного бака составляет 110 литров. Оснащен устройствами воздушного охлаждения, предотвращающими перегрев гидравлического масла и влияющими на работу машины. Производитель гидравлической станции - известный китайский бренд с хорошим качеством и длительным сроком службы.

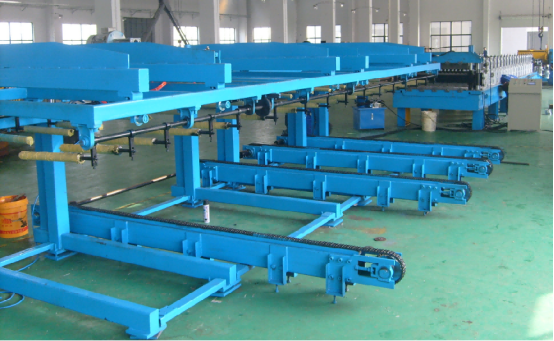

Автоматический подъемный штабелер
Это автоматический подъемный штабелер с двухслойным устройством для укладки кровельных листов. Его удобно устанавливать на два выпускных отверстия разной высоты, чтобы получать два кровельных листа разной высоты.
