Высокоскоростная линия для изготовления стеллажной стойки

Высокоскоростная линия  для изготовления стеллажной стойки

Автоматическая машина для производства стеллажей предназначена для изготовления стеллажей для мастерской. Она может разматывать, выравнивать, штамповать и непрерывно формировать рулоны с автоматической нарезкой по длине. Это необходимое оборудование для производства стальных конструкций.

Машина может быть настроена в соответствии с конкретными техническими требованиями заказчика.

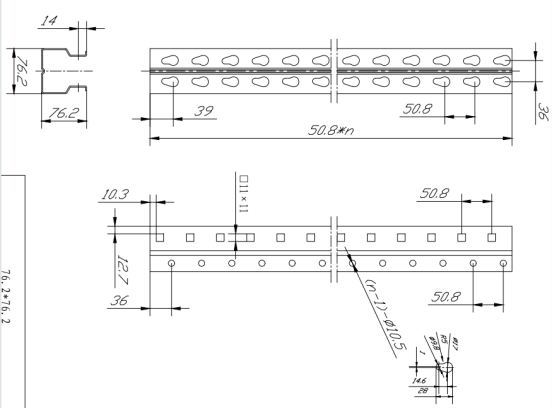

Чертеж профиля (профиль может быть специально разработан по желанию заказчика)

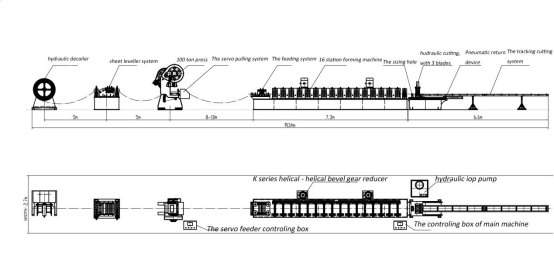

Рабочий процесс

Разматывание→ Выравнивание→ Резка и сварка головки → Сервоподача → Штамповка → Формирование рулона→ Рихтовальное устройство→ Стойка для резки→ приёмный стол

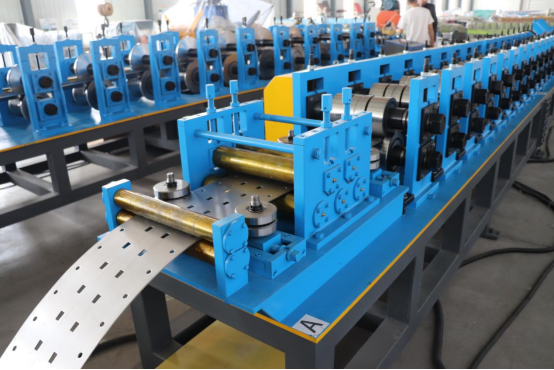

справочное фото для станка

Конструкция вертикального станка

1. Если вам нужно изготовить один размер, у нас есть вертикальный прокатный станок фиксированного типа.

2. Если вы хотите изготавливать много размеров, мы можем порекомендовать полностью автоматический тип с возможностью изменения размера.

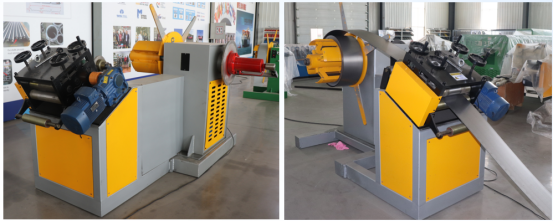

Разматыватель

Вы можете выбрать ручной или гидравлический.

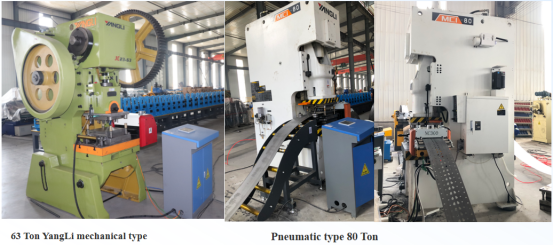

Варианты штамповки

Для штамповочной детали вы можете выбрать обычную штамповочную машину или штамповочную машину всемирно известной марки.

Примечание: если мы будем использовать устройство большего размера, оно будет быстрее и долговечнее.

О профилегибочном станке

Что касается конструкции станка, у нас есть следующие типы редукторов для вашего выбора :

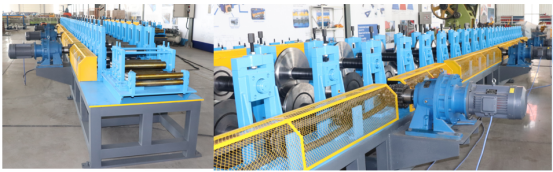

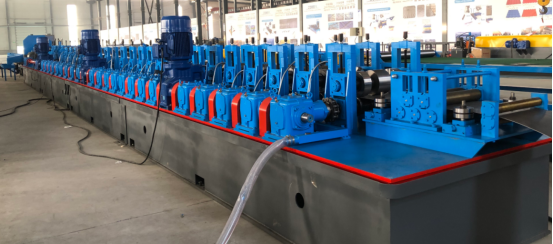

Формовочная рама с редуктором и системой водяного охлаждения. Более быстрая и долговечная

Подвижная рама с цепью

Если вы решите использовать зубчатую передачу, мы можем использовать только опорную раму. Если мы используем формовочную раму, то нам придется использовать цепную передачу.  По сравнению с опорной рамой, формовочная рама более прочная.

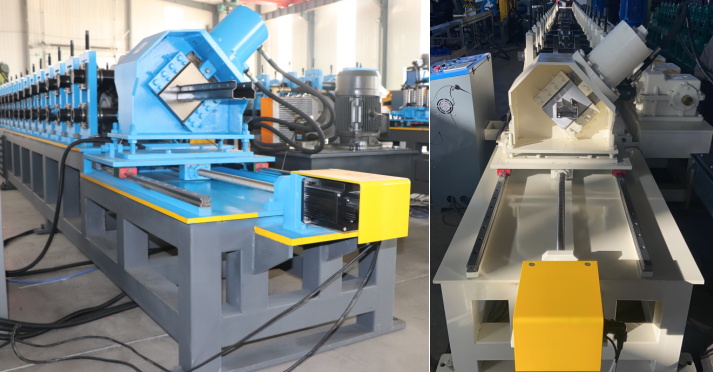

Что касается режущей части.

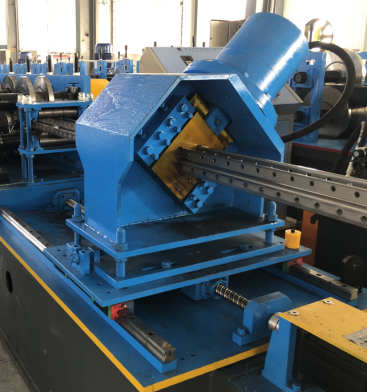

Что касается режущей части, мы можем использовать сервопривод, отслеживающий скорость резки.

Но поскольку скорость штамповки не такая высокая, даже если мы используем сервопривод, скорость также не может быть слишком высокой.

Максимальная скорость составляет около 10-15 метров в минуту.

В основном, гидравлическая резка. При резке учитываются отверстия, не будет вырезания половинчатых отверстий.

Принцип работы - резка в дальнем инфракрасном диапазоне

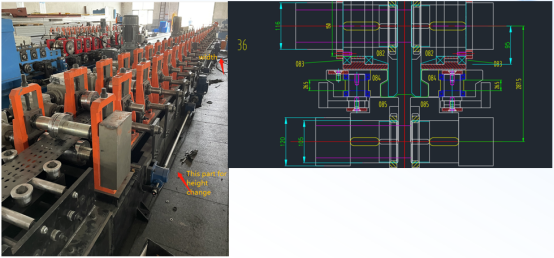

Когда требуется автоматическое изменение размеров

Автоматическое изменение размеров означает, что вы хотите изготовить много размеров, при изменении ширины или высоты.

Мы можем сделать это с помощью управления с помощью ПЛК. Но вам нужно заменить режущие лезвия.

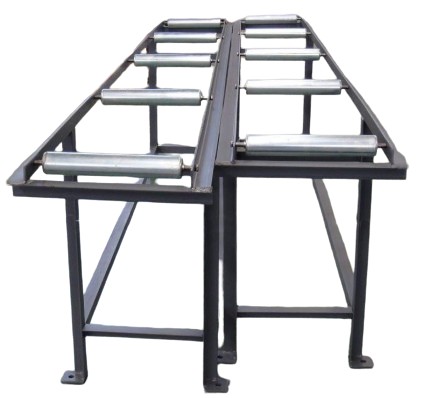

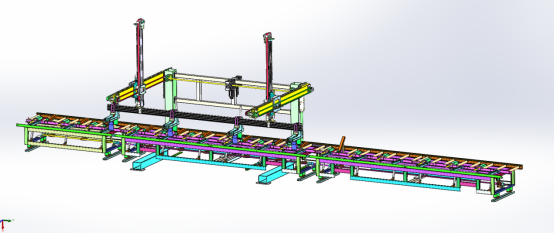

Приемный стол

Для приемного стола вы можете выбрать ручной или автоматический.
