Высокоскоростная машина для производства гофрированных металлических кровельных листов
Высокоскоростная машина для производства гофрированных металлических кровельных листов(металлошифер)
Металлошифер (металлический шифер) — кровельный материал, который представляет собой лист из стали (реже из других металлов или сплавов) с волнообразной или в виде чередующихся трапеций формой поперечного сечения
Высокоскоростной станок для производства металлошифера - это промышленное оборудование, предназначенное для эффективного и быстрого изготовления гофрированных металлических кровельных листов.Эти листы широко используются в строительстве для кровельных работ из-за их долговечности, прочности и устойчивости к атмосферным воздействиям.Станок автоматизирует процесс формования, резки и профилирования металлических листов в желаемый гофрированный профиль.

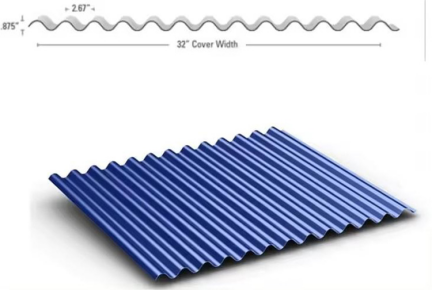

Вот один чертеж профиля и готовое изделие:
Технологический процесс :

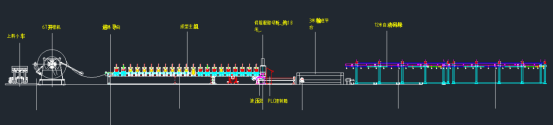

Разматыватель→ подача материала→ формирование рулона → резка→ прием продукта

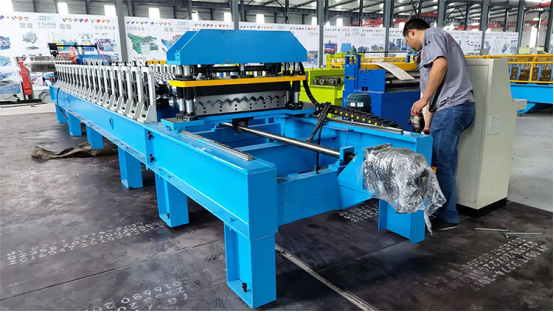

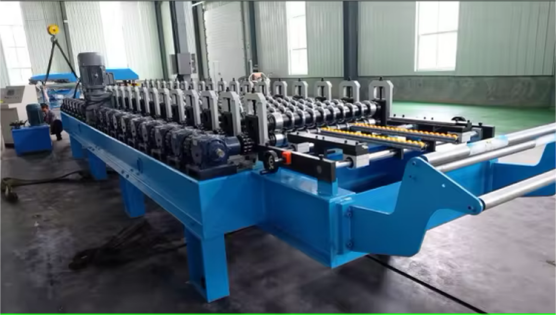

фото станка для вашей справки :
Устройство подачи :
Металлическая катушка подается в машину с помощью набора роликов и направляющих, что обеспечивает плавный и непрерывный процесс.
1. Для защиты поверхности сырья используются резиновые ролики.
2. Простая регулировка толщины сырья с помощью маховиков.
3. Ширина платформы удобно регулируется с помощью маховика, оснащенного встроенными подшипниками для защиты краев стального листа.

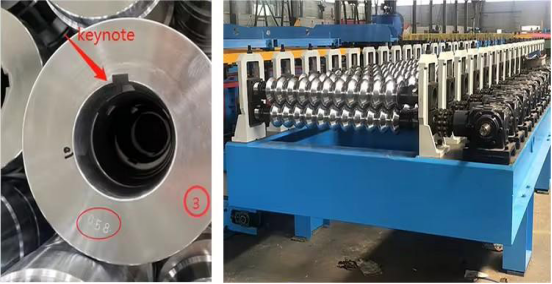

Устройство для формовки рулонов :
Это сердце станка, где из металлического листа формируется гофрированный профиль. Ряд специально разработанных роликов и штамповок формуют металл, когда он проходит через этот участок.
1. Сталь 45#, хромированная обработка (толщина Cr: 0,05 мм), Антикоррозийная защита, повышенная твердость, толстая хромированная поверхность с хорошей твердостью для длительного срока службы.
2. Каждый ролик имеет номер и маркировку, что позволяет надежно закреплять его на валу

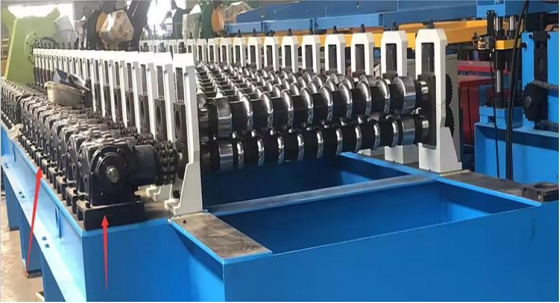

Передаточное устройство :
Коробка передач устойчива и не болтается.

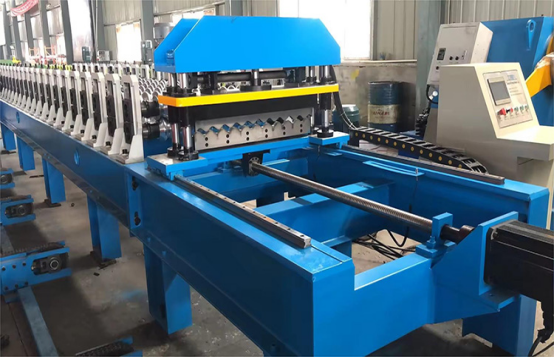

Гидравлическое режущее устройство
После гофрирования металлического листа используется режущий механизм, который обрезает лист до нужной длины. Это может быть достигнуто различными способами, такими как резка с помощью ножниц или ротационная резка.
1.Тип работы: гидравлический сервопривод для резки гусениц, серводвигатель мощностью 5,5 кВт
2.Способ привода: С помощью цилиндра опорного типа
3.Мощность гидравлического двигателя: 4 кВт
4.Материал режущего инструмента: GB-Cr12 с термообработкой
5.Допуск по длине резания ±10 м/2 мм

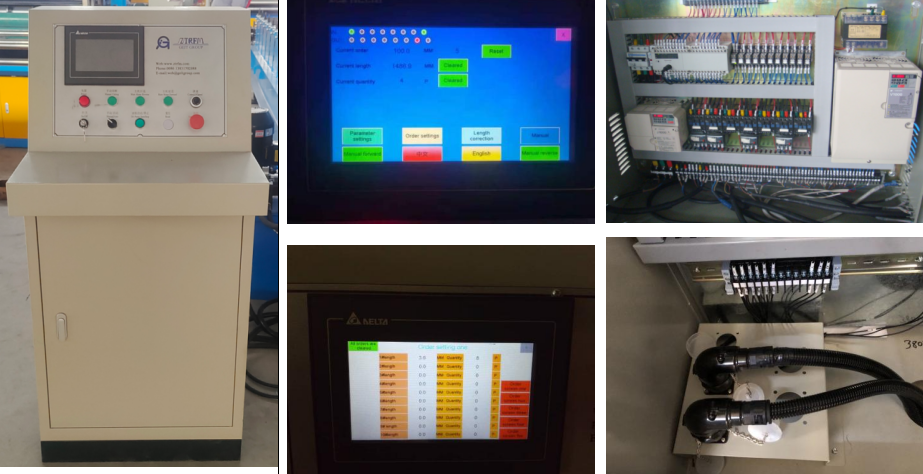

Система управления с помощью ПЛК :
Современные станки оснащены системой управления, которая позволяет операторам устанавливать параметры, контролировать производственный процесс и вносить необходимые коррективы. Это могут быть такие функции, как интерфейсы с сенсорным экраном и программируемые логические контроллеры (ПЛК).
Марка
Марка ПЛК: Delta
Производитель инвертора: Delta Low электрическая часть: Schneider
Кодировщик: Omron
Функция:
1.Адаптированные авиационные заглушки, простота установки.
2.Полностью автоматическое и простое управление.
3.Язык интерфейса: английский (предоставляется по индивидуальному заказу)
4.Национальное совместное страхование, бренд запасных частей Siemens и Schneider

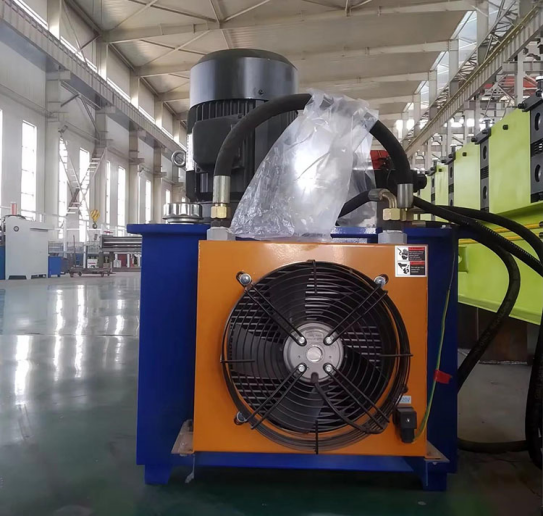

Гидравлическая станция:
Двигатель мощностью 7,5 кВт с системой охлаждения для длительного использования.

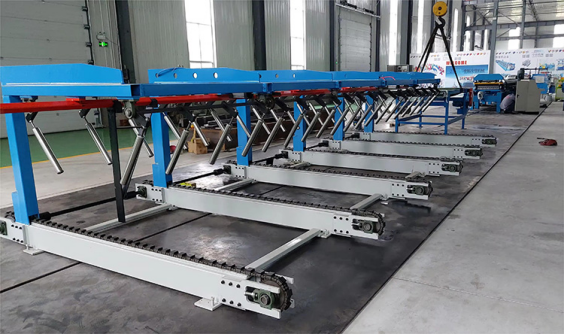

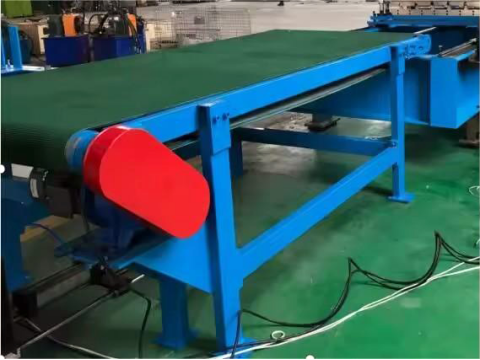

Автоматический штабелер : Конвейер длиной 3 м
Автоматический штабелер : Автоматический штабелер длиной 6 м
