Станок для производства фасадных кассет (металлокассет)
Станок для производства фасадных кассет ( Металлокассет )

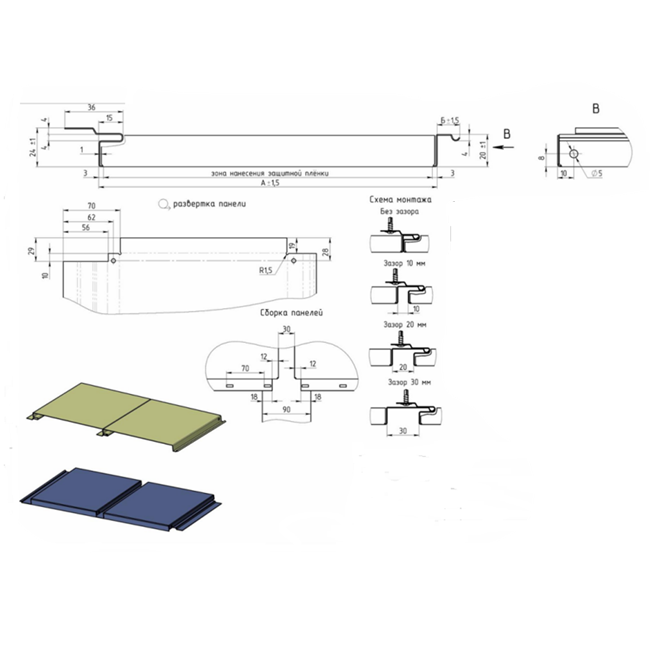

Станок для производства металлокассет для облицовки стен предназначен для полностью автоматического серийного производства листов для облицовки стен. На рынке представлено множество панелей для облицовки стен. Здесь я покажу вам плиту с коробчатым профилем, которая может сделать настенное покрытие похожим на металлический лист закрытой наружной стены. Ниже приведены некоторые чертежи и готовые изделия для вашей справки:
По сравнению с другими листами для облицовки стен, этот лист обладает следующими преимуществами:
1.Боковая сторона с поворотными отверстиями для простоты монтажа.
2.Регулировка ширины.
3.Возможность изгиба торца, например, закрытого типа.
4.Регулировка длины.
Эффект 5.3D более сильный.
6.Скрытый тип укладки ногтей
Изображение станка для вашей справки :
Производственный процесс :

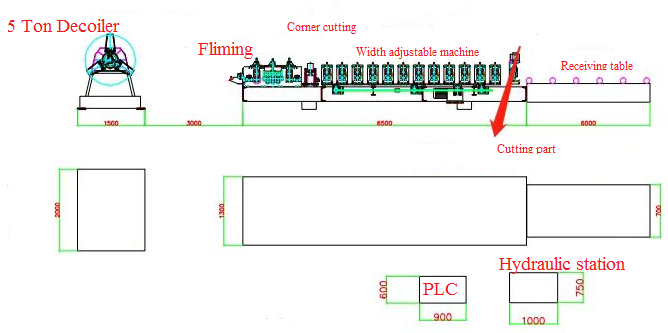

Как на изоброжение : размотчик - выравнивание - резать угол и пробивание - прокатный станок - изгиб и гильотина ножницы - приёмный стол
1) Размотчик
Про размотчик имеет два выбора , вручную и гидравлический
Изображение размотчика для вашей справки
Вручную :
Гидравлический :
2) Ширина угловой режущей части также регулируется. Таким образом, для разных профилей вы можете настроить ее в соответствии с различной шириной:
Некоторые технические параметры оборудования :
Валы | Материал валов : 45# сталь с закалкой, прецизионая обработка |
Диаметр валов : 65 mm | |
Ролики | Материал роликов : сталь GCR15, тонко обработанная, поверхностное хромирование HRC58-62℃ |
Каркас станка | Стойка / и Толщина каркаса 35 мм 350# сталь |
Количество клетей | 16 шт |
Прокатная скорость | 10-20 м/мин |
Подшипники | Китайский бренд харбин |
Мощьность | 5.5 kw (серво двигатель ) |
Трансмиссия | Цепямии |
Автоматическое измение размера | С помощью серводвигателя; управление с помощью АСУ |
Что касается режущей и гибочной частей, то режущий материал Cr12MoV, твердость HRC 58-62℃
Что касается системы управления ПЛК
Система управления: Частотная марка Siemens
Марка ПЛК: Siemens
Тип экрана: Сенсорный экран и кнопки
Язык экрана: английский / китайский / другие
Кодировщик: Siemens
Марка электрической части низкого давления: Schneider
Функция: Контроль длины и количества резки, регулировка скорости
Встроенный ПЛК, преобразователь, сенсорная панель Delta обеспечивают высокую скорость работы, стабильность, высокую точность и длительный срок службы. Другой электрический элемент - Schneider. Оснащенный подвижным переключателем, воздушным выключателем, радиатором, трансформатором и защитой от утечки электроэнергии, этот элемент обеспечивает простоту в эксплуатации, удобство и безопасность.
