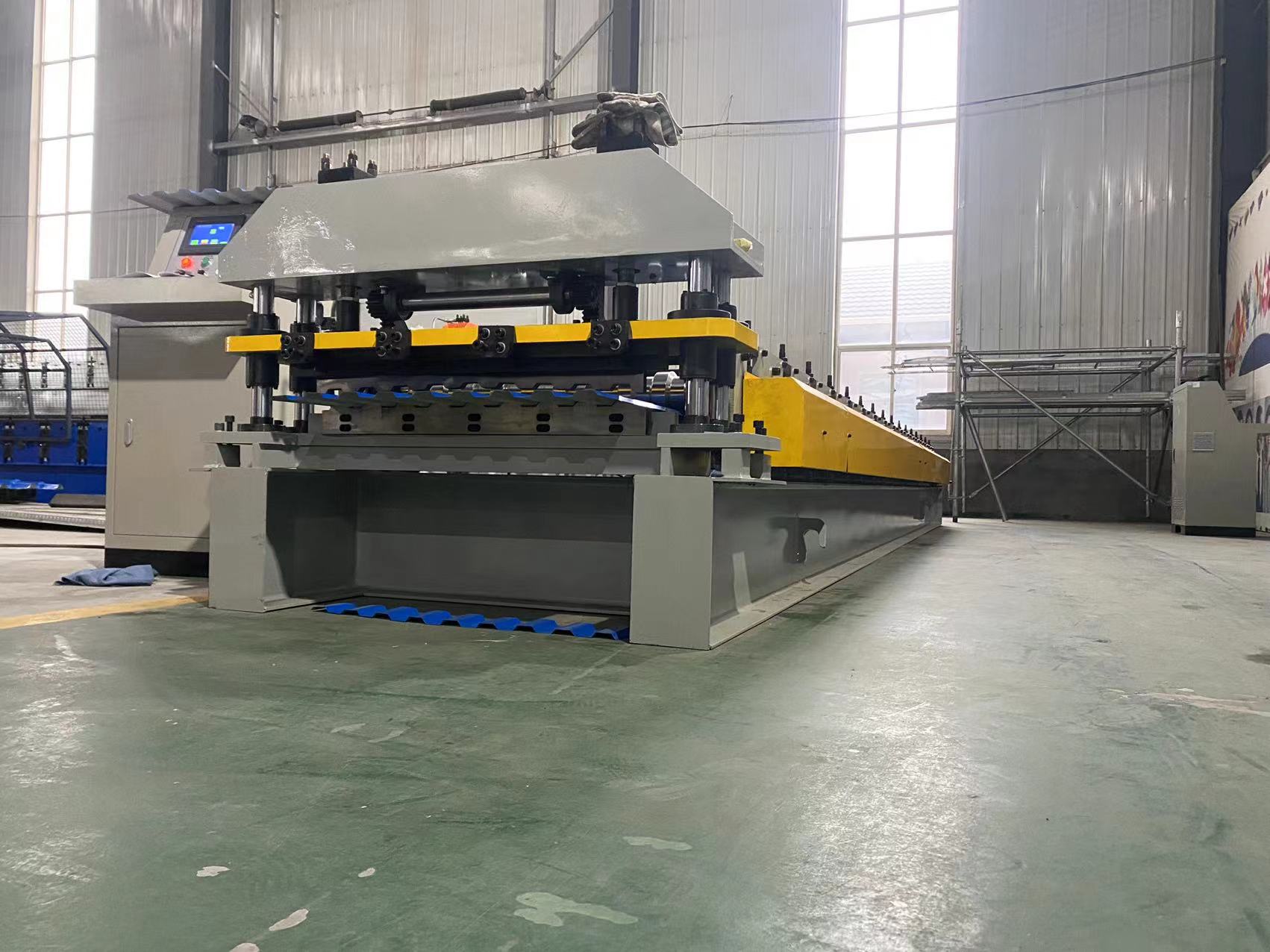

станок для производства профнастила НС18
станок для производства профнастила НС18

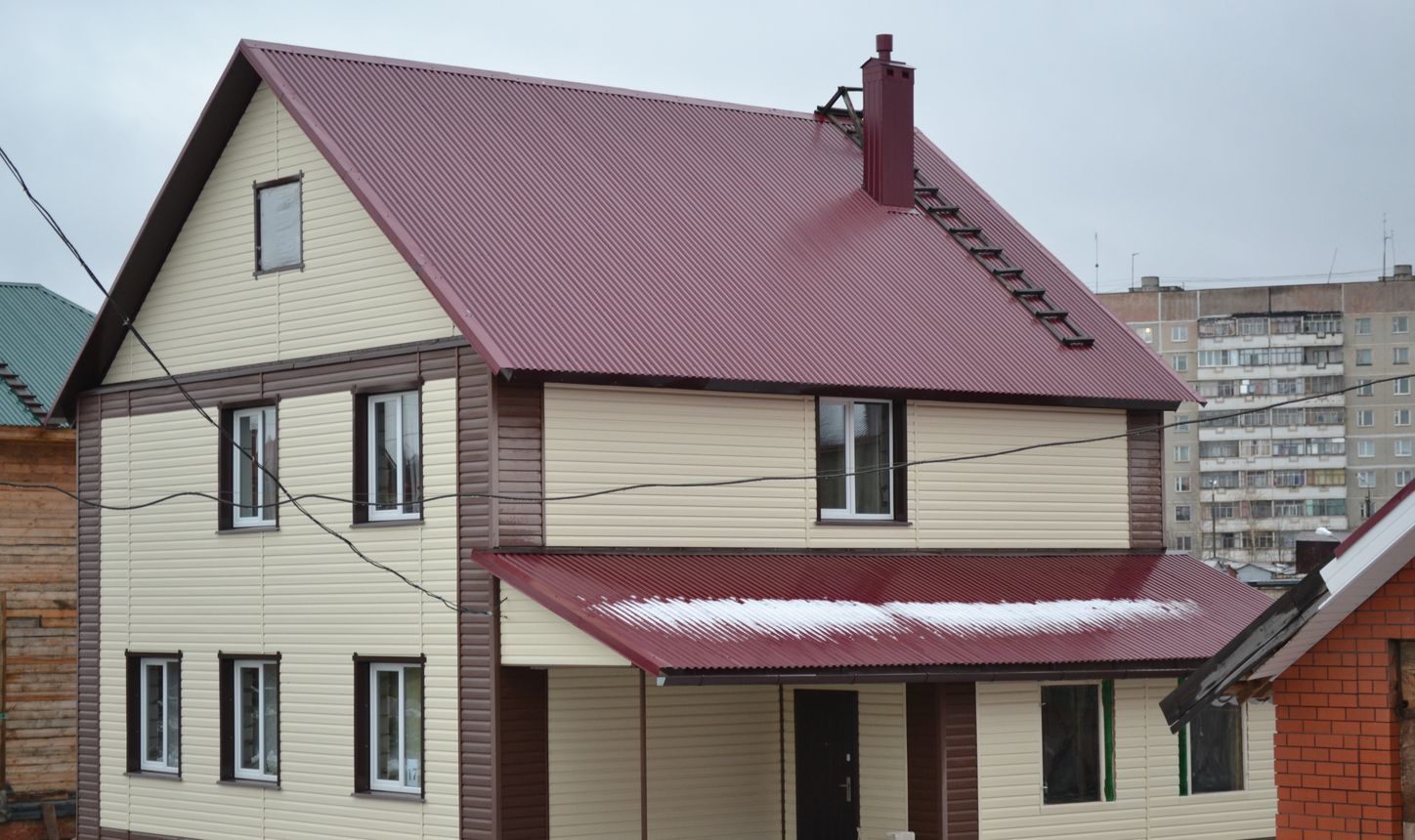

строительный материал, который чаще всего используется для обустройства кровли и ограждений.
Распространён как в частном, так и промышленном строительстве

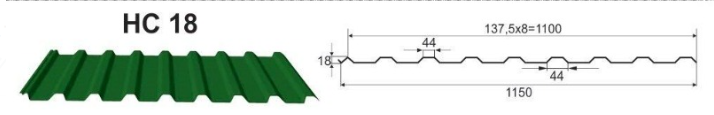

справочный чертеж

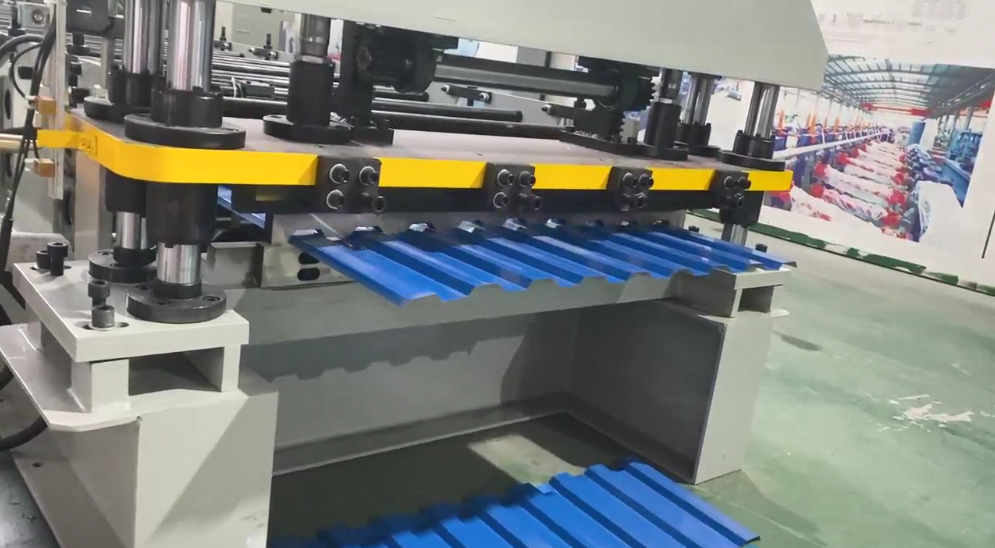

ниже станок для производства профнастила НС18

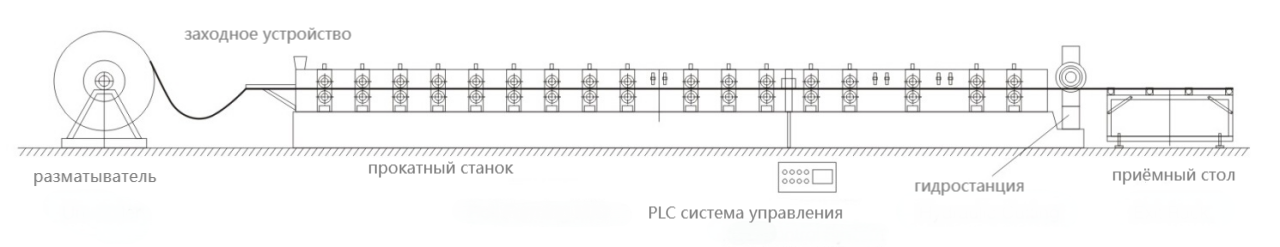

Технологическая схема производства

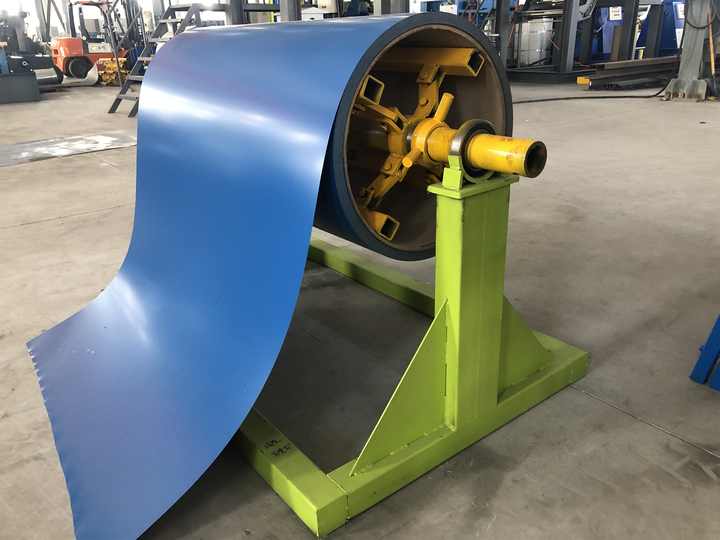

1 размотчик
| тип работы | вручную |
| грузоподъёмность | 5 тонн |
| внутретнный диаметр | 450-550 мм |

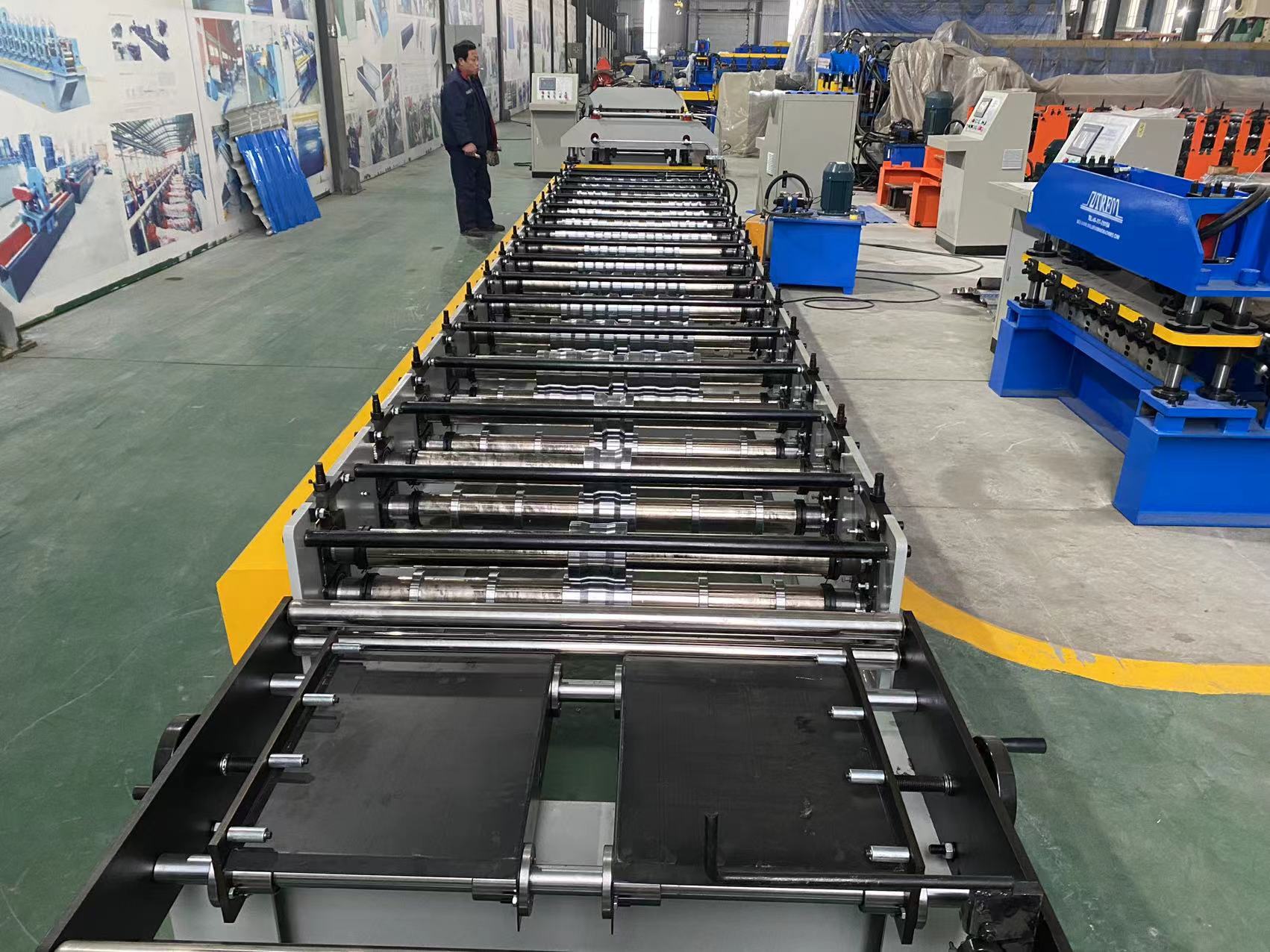

2 прокатный станок
| Основная рама | конструкция двутавровой балки диаметром 350 мм |
| Материал роликов | Высококачественная кованая сталь 45# с твердым хромированным покрытием на поверхности |
| количество клетей | 16 штук |
| Диаметр валов | Φ80 мм (гарантированный) |
| Материал валов | Высококачественный 45#, прошедший термическую обработку |
| Скорость формования | Около 15 м/мин |
| Напряжение | 380 В или по мере необходимости |
| Способ передачи | шестерня передач |
| Мощность главного двигателя | 7,5 кВт, Yaskawa |
| Материал режущего диска | Закалочная обработка Cr12MoV для повышения твердости |

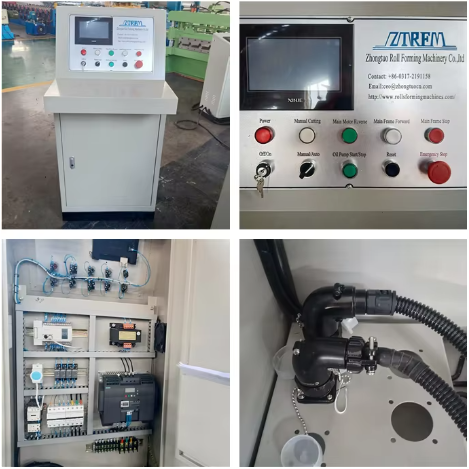

3 ПЛК система упровления
| марка инвертора | Siemens |
| марка PLC | Siemens |
| тип экрана | сенсорный экран, на панели тоже кнопки |
| электрическая деталь низкого давления | Schneider |
| кодер | Omron |
описание Поддерживайте ввод нескольких заказов, чтобы машина могла работать непрерывно в соответствии с различными запросами без остановок Все электрические детали отличаются высоким качеством, их можно легко починить в случае повреждения. Потому что вы можете найти их в любом регионе страны, и это стандартные детали. | |

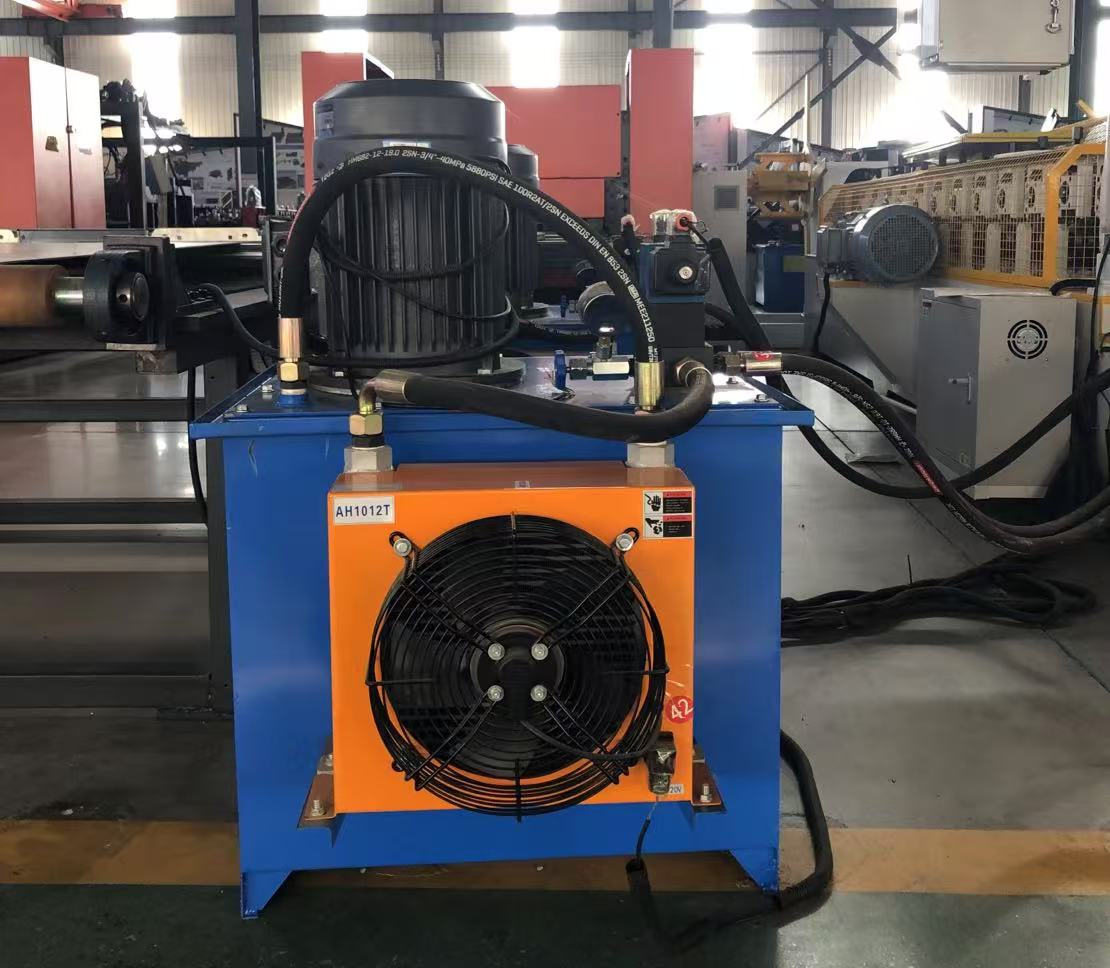

4 гидростанция
тип | с системой воздушного охлаждения для продления срока службы. |
мощность | мощность гидравлического двигателя 4,5 кВт |
включает в себя набор гидравлического резервуара, набор гидравлического масляного насоса, четыре гидравлических трубы. и два комплекта электромагнитных клапанов. гидравлический насос переменный лопастный насос, чтобы максимально низкий шум гидравлического насоса. | |
5 режущее устройство
| тип работы | гидравлическая |
| конструкция резкого устройства тип | направляющей стойки |
| Мощность гидравлического двигателя | 5,5 кВт |
| гидромасло Номер | 46 # |
| ёмкость бака | около 100 литров |
| материал ножа | Gb-cr12 с термообработкой |
| допуск длины резки | ±1 мм/3 м |
| важно: пожалуйста заполните смазку перед первым запуском машины | |

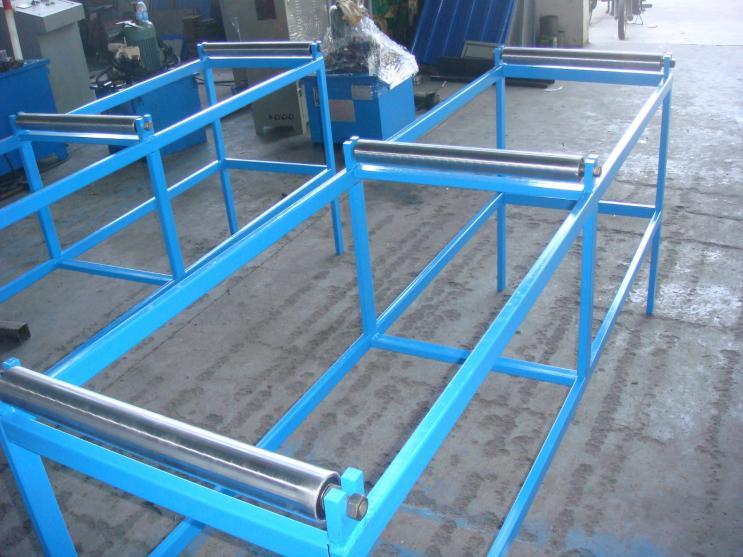

6 приёмный стол
| длина | 6 метр |
| ширина | 0,5м |
| материал | квадра́тная тру́ба сварка |
Стол будет стоять перед машиной для получения листа на рабочем столе есть 6 пассивных роликов для транспортировки листа, когда он выходит из машины после резки листа | |
справочная картина продукции
