Гидравлический разматыватель Передвижной автоматический гидравлический разматыватель с погрузочной тележкой
Гидравлический разматыватель с погрузочной тележкой
Ниже мы познакомим вас с гидравлическим разматывателем, производимым компанией Cangzhou Zhongtuo
Передвижной автоматический гидравлический разматыватель с загрузочной тележкой
Гидравлический разматыватель, который поддерживает рулонную пластину и обеспечивает натяжение стальной ленты, состоит из рамы, главного вала, расширительного и сжимающего барабанов и тормозного устройства.
а) Основная рама: Изготовлена из кованых и сварных посадочных мест подшипников, изготовленных из профильной стали, листовой стали А3 и стали № 45, и подвергнута отжигу и качественной обработке без деформации; Два посадочных места подшипников просверлены одновременно, чтобы обеспечить концентричность установки шпинделя и предотвратить радиальное биение.
б) Шпиндель: Изготовлен из круглого стального сверла весом 40 г со сквозным отверстием диаметром 85 мм, закаленного и закаляемого, а затем тонко обточенного. Рабочая поверхность имеет диаметр 190 мм и грузоподъемность 15 тонн.
c) Расширительный и сжимающий барабан: используется двухтактный расширительный барабан ползункового типа; Четыре изогнутые пластины и пара линейных режущих ползунков с возможностью увеличения или уменьшения диаметра от 460 до 520 мм; Эффективная рабочая длина составляет 1300 мм, а общая оправка обеспечивает концентричность барабана во время расширения и сжатия. Поверхность барабана покрыта гальваническим покрытием из твердого хрома.
d) Тормозное устройство: в нем используются компоненты пневматического дискового тормоза с регулируемым усилием торможения. При парковке тормоз затягивается, а при движении тормоз натягивается, чтобы гарантировать, что он не ослабнет в режиме ожидания и при запуске, чтобы избежать царапин на поверхности платы во время ослабления.
e) Гидравлическая мощность: двухтактная оправка для расширения и сжатия: модель и технические характеристики гидравлического цилиндра: FA- Ф сто двадцать пять × 130 мм, с использованием метода подачи масла с поворотным соединением; Гидравлический цилиндр для подъема давления FA- Ф шестьдесят три × 600 мм.
Сегодня мы представим гидравлический разматыватель новой конструкции с погрузочной тележкой, который может самостоятельно перемещать рельс. Что касается длины рельса, то мы можем спроектировать его на любой ваш вкус.

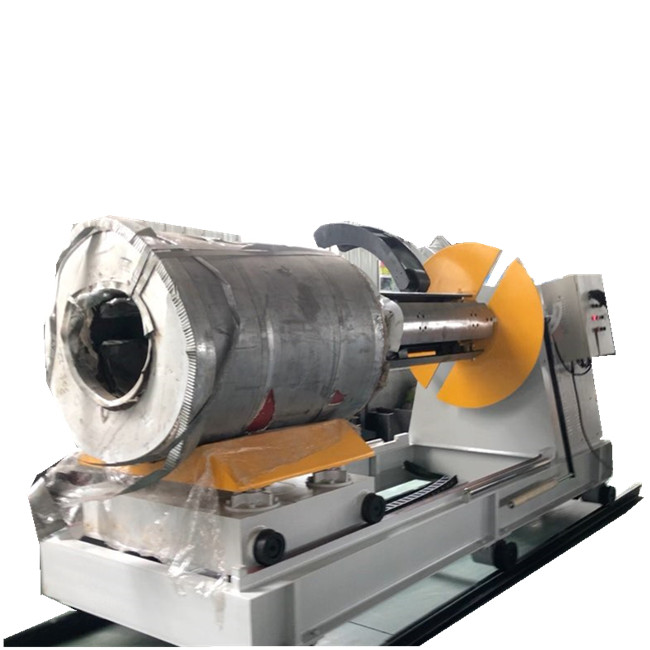

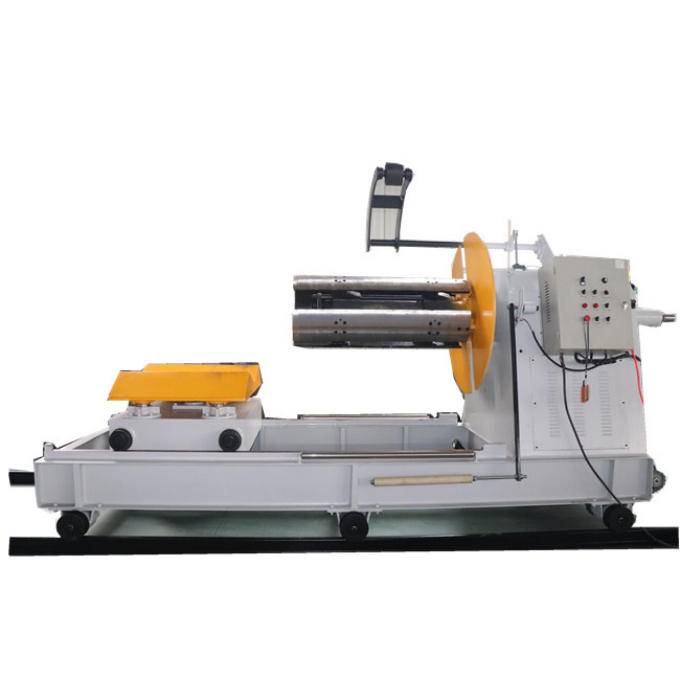

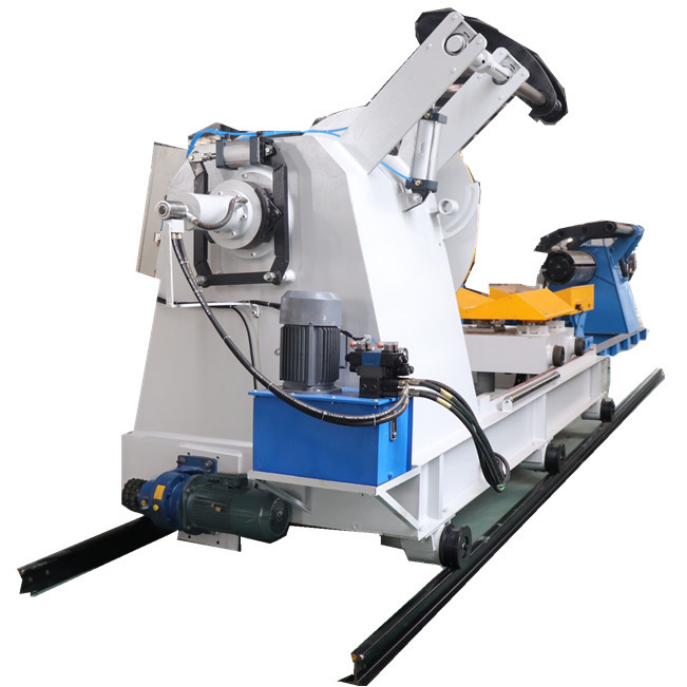

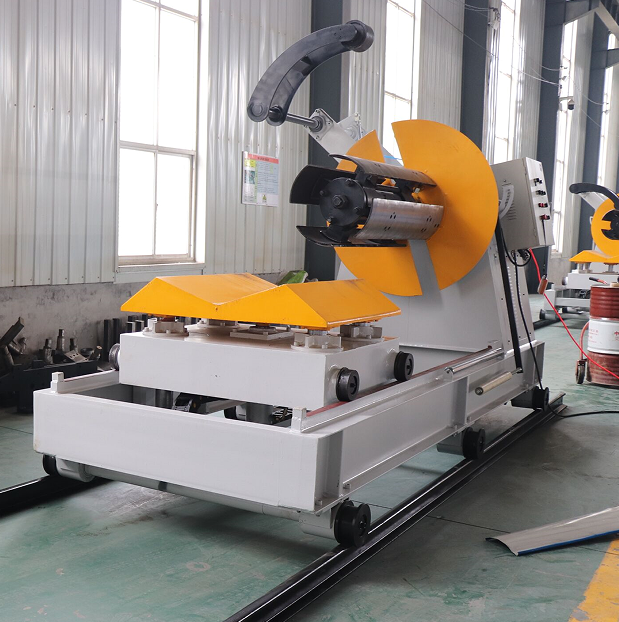

Изображение станка для вашей справки

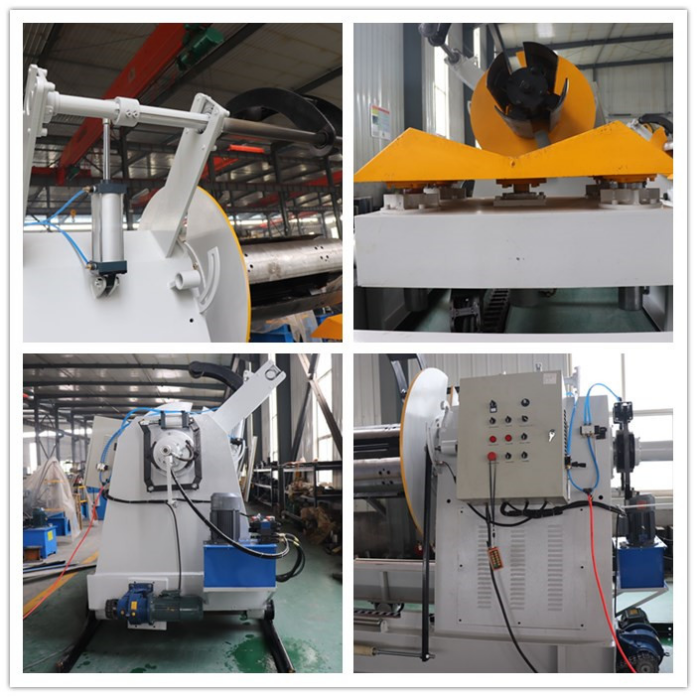

Более подробная информация о разматывателе:
1.Благодаря прижимному рычагу катушка не отслаивается в длину и ширину.
2.Загрузочная тележка позволяет точно и легко загружать катушку на вал.
3.Тормоз обеспечивает безопасность работника при работе на высокой скорости.
4.PLC может помочь вам легко регулировать скорость.
